¶ Начало инструкции
Здесь вы можете продолжить сборку робота при наличии в вашем комплекте аналоговой FPV камеры.
Чтобы перейти к началу инструкции перейдите по этой ссылке.
¶ Продолжаем сборку NANOPIX Roverbot
Ваш комплект NANOPIX Roverbot может быть определенной комплектации, вы можете посмотреть доступные комплектации в нашем магазине: ссылка на NANOPIX Roverbot.

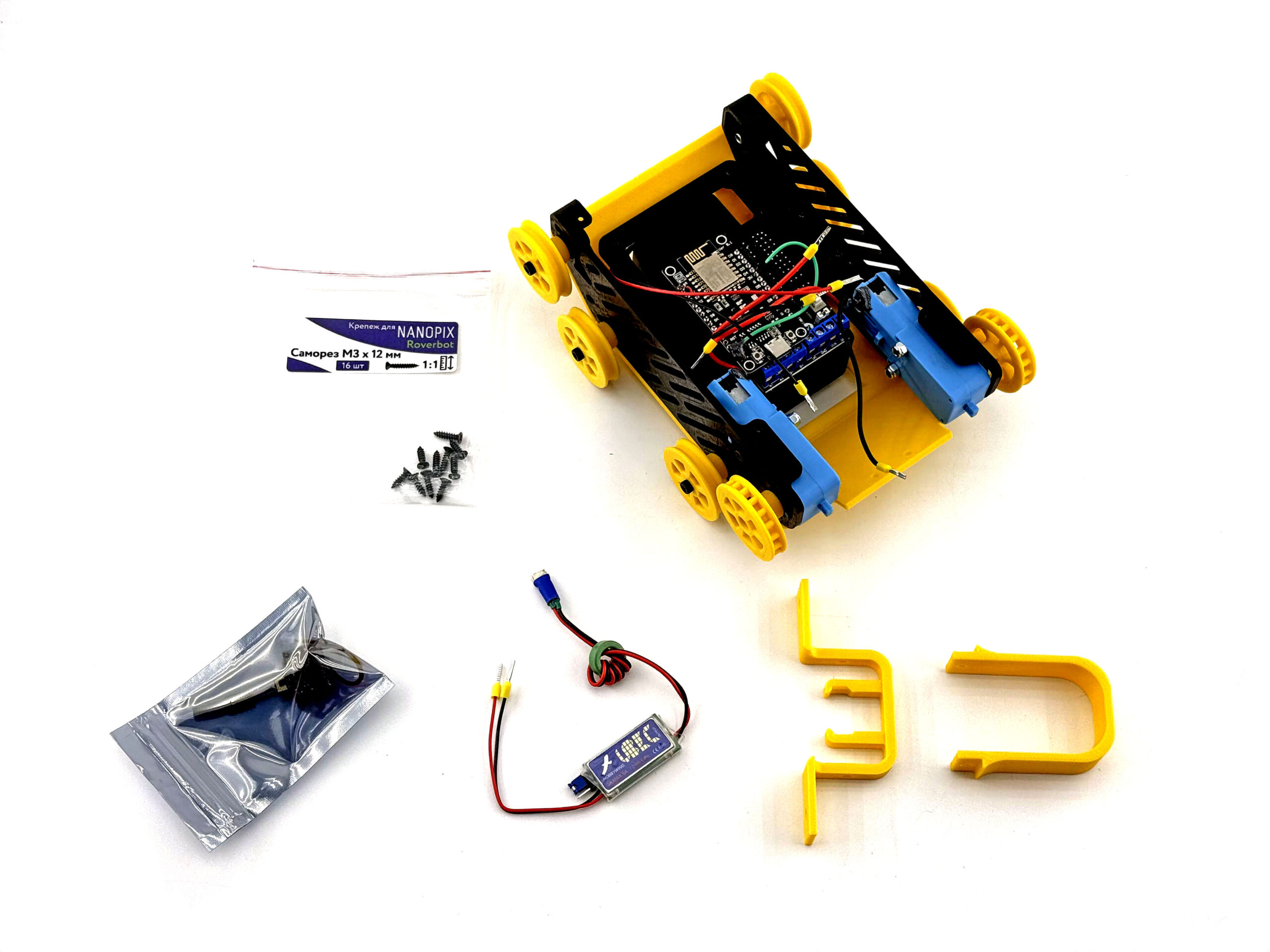

Подготовим следующие компоненты:
- Аналоговая FPV камера - 1 шт
- Преобразователь напряжения 5V (BEC) - 1 шт
- Пластиковые детали для крепления камеры - 1 комплект
- Саморезы М3 х 12 мм - 4 шт
Установите камеру в держатель движением сверху вниз:
Делайте это аккуратно, придерживая пластиковые захваты - чтобы не повредить компоненты на плате камеры.

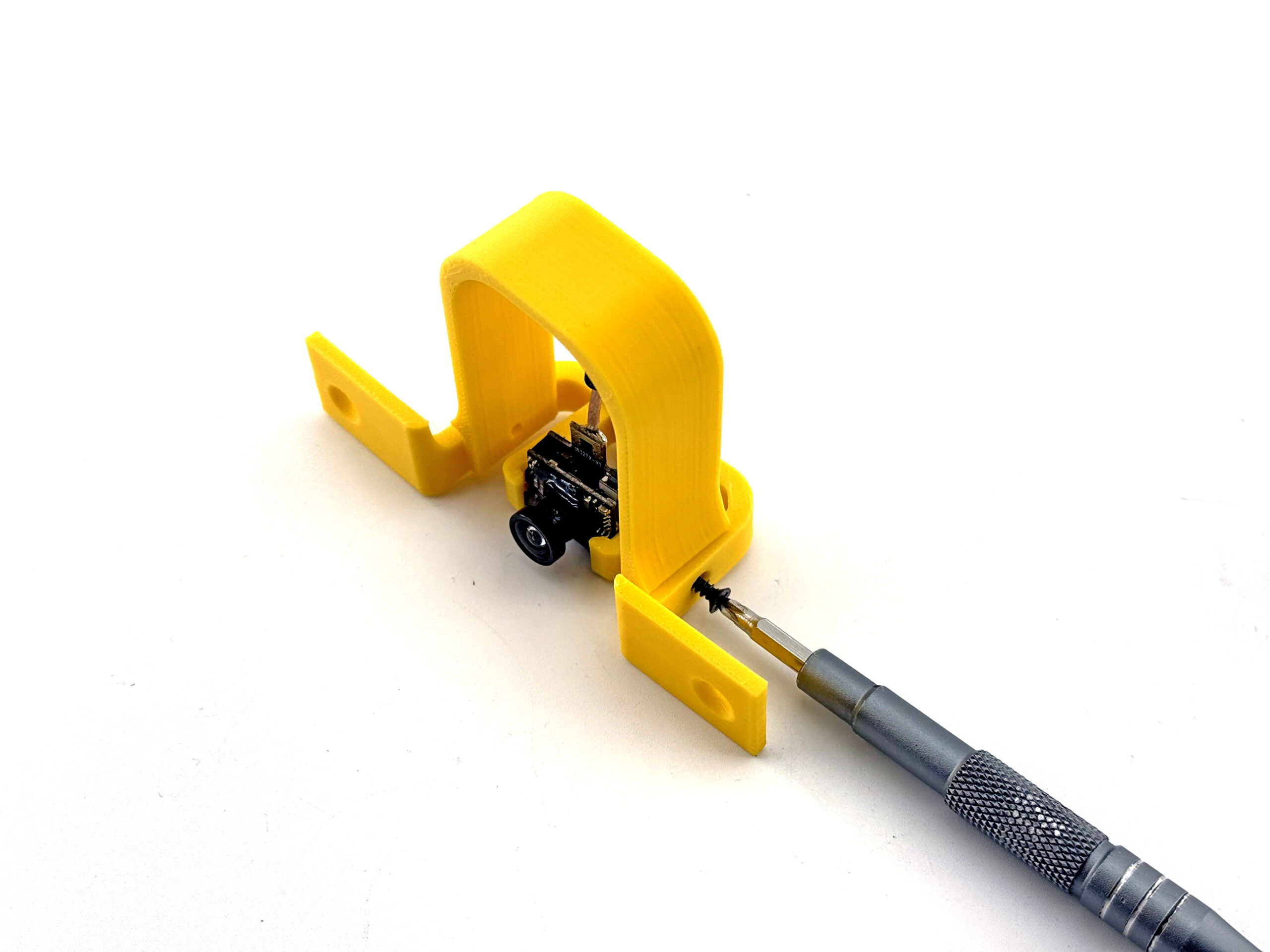

Скрутите две части детали, которая крепит камеру к корпусу следующим образом:

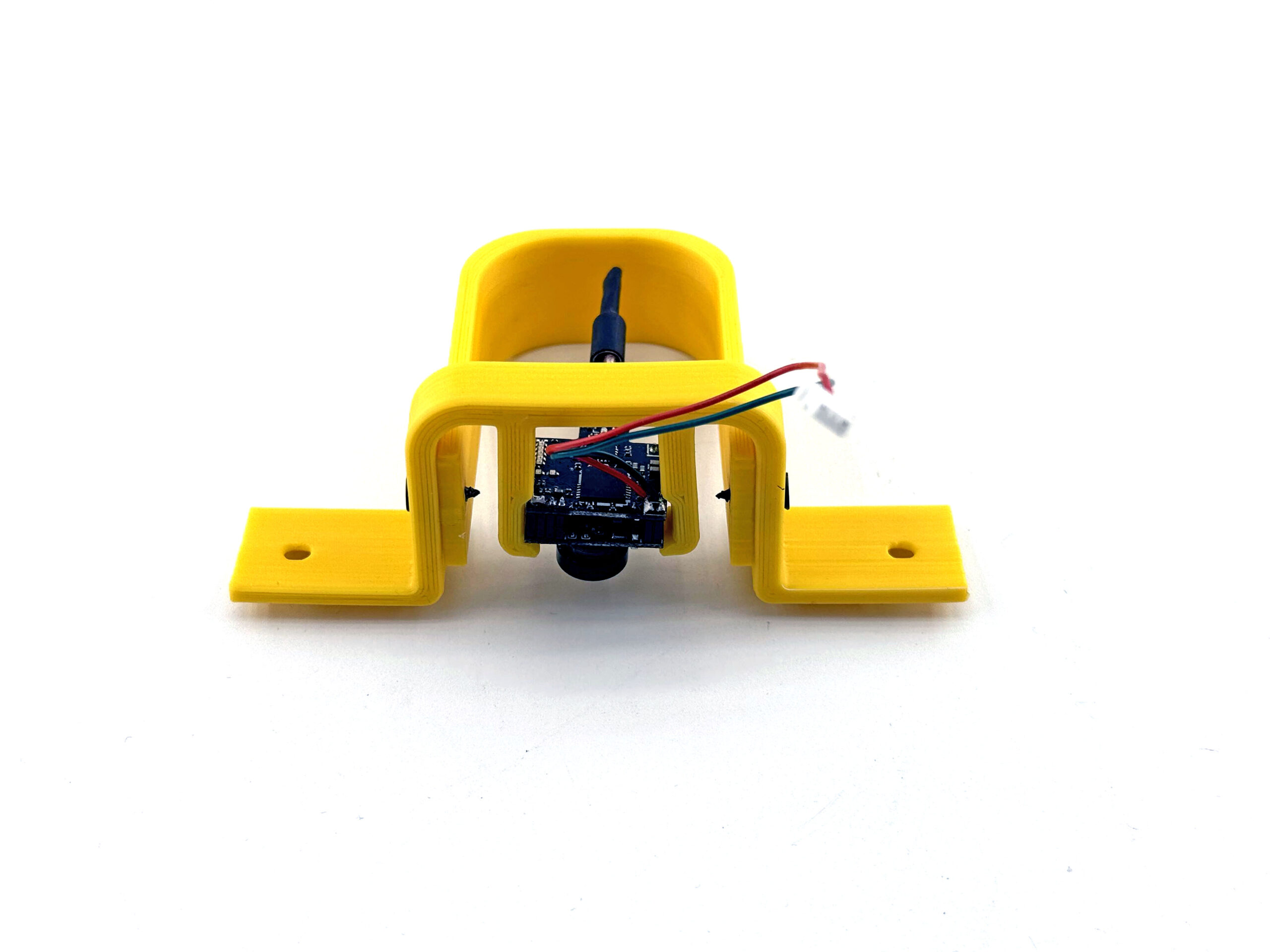

В результате у вас получится такой модуль:
¶ Установка модуля с камерой

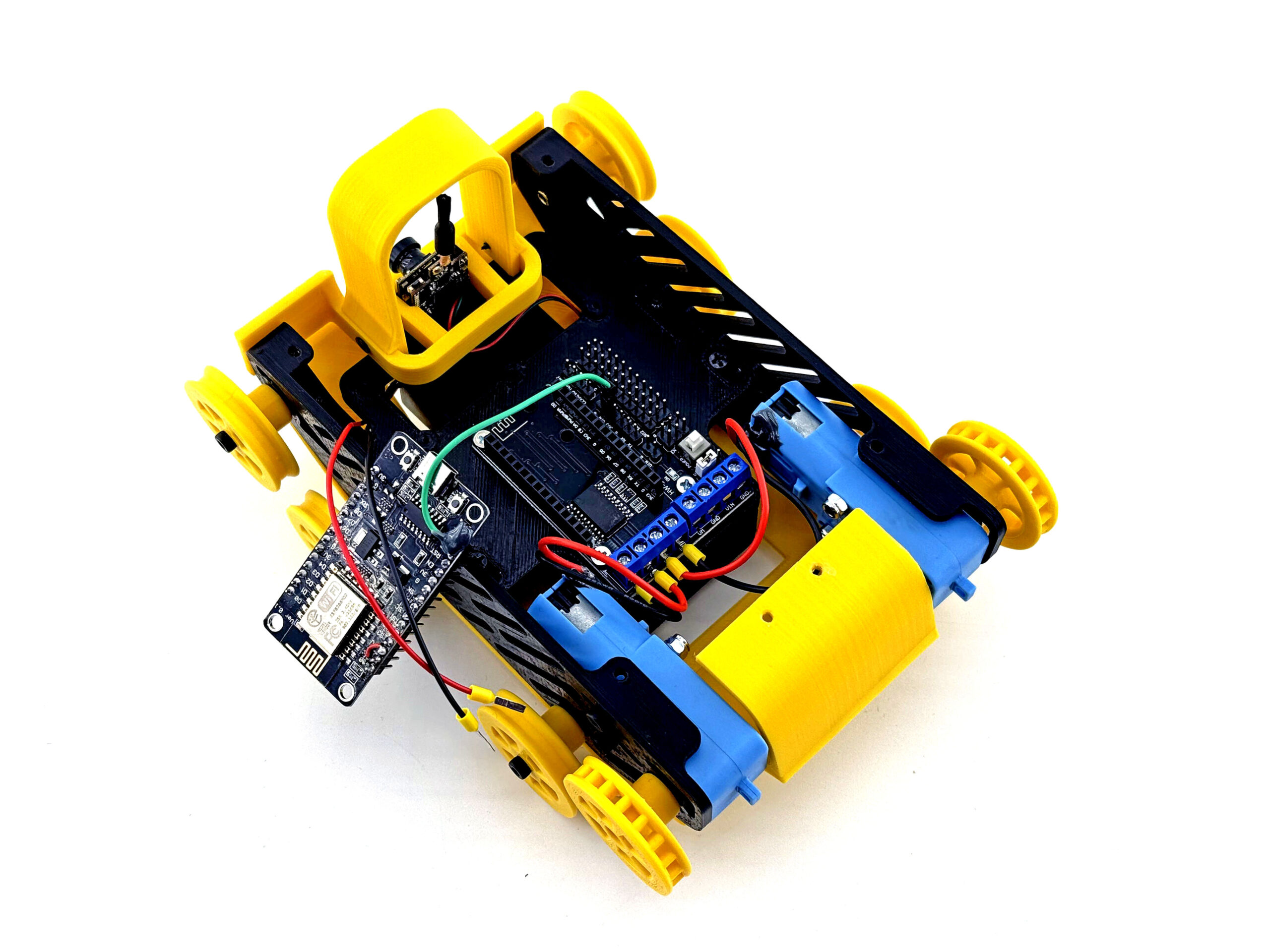

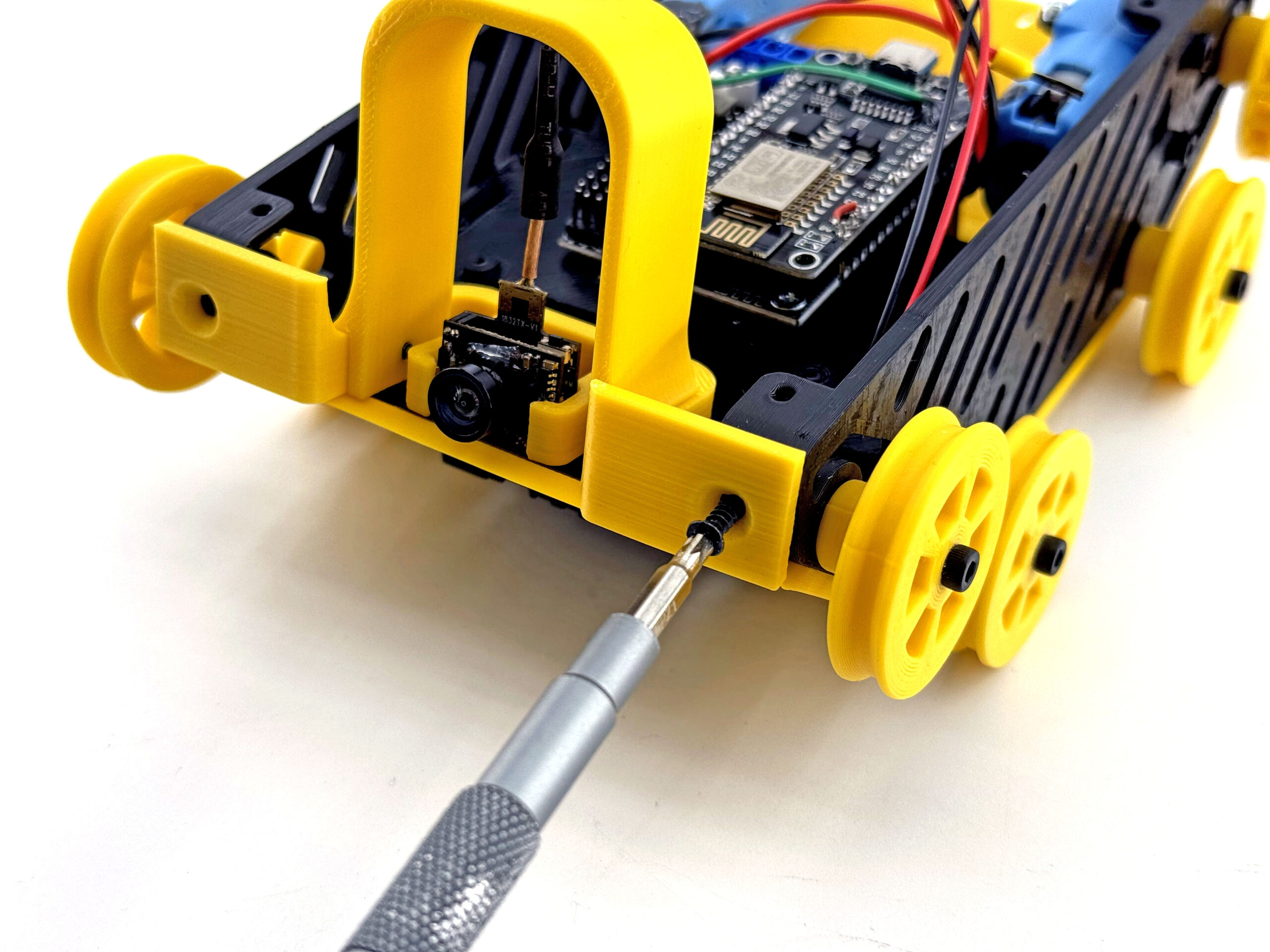

Используя саморезы М3 х 12 мм прикрутите модуль с камерой к корпусу в передней части:
¶ Подключение проводов аккумуляторного отсека и BEC к драйверу

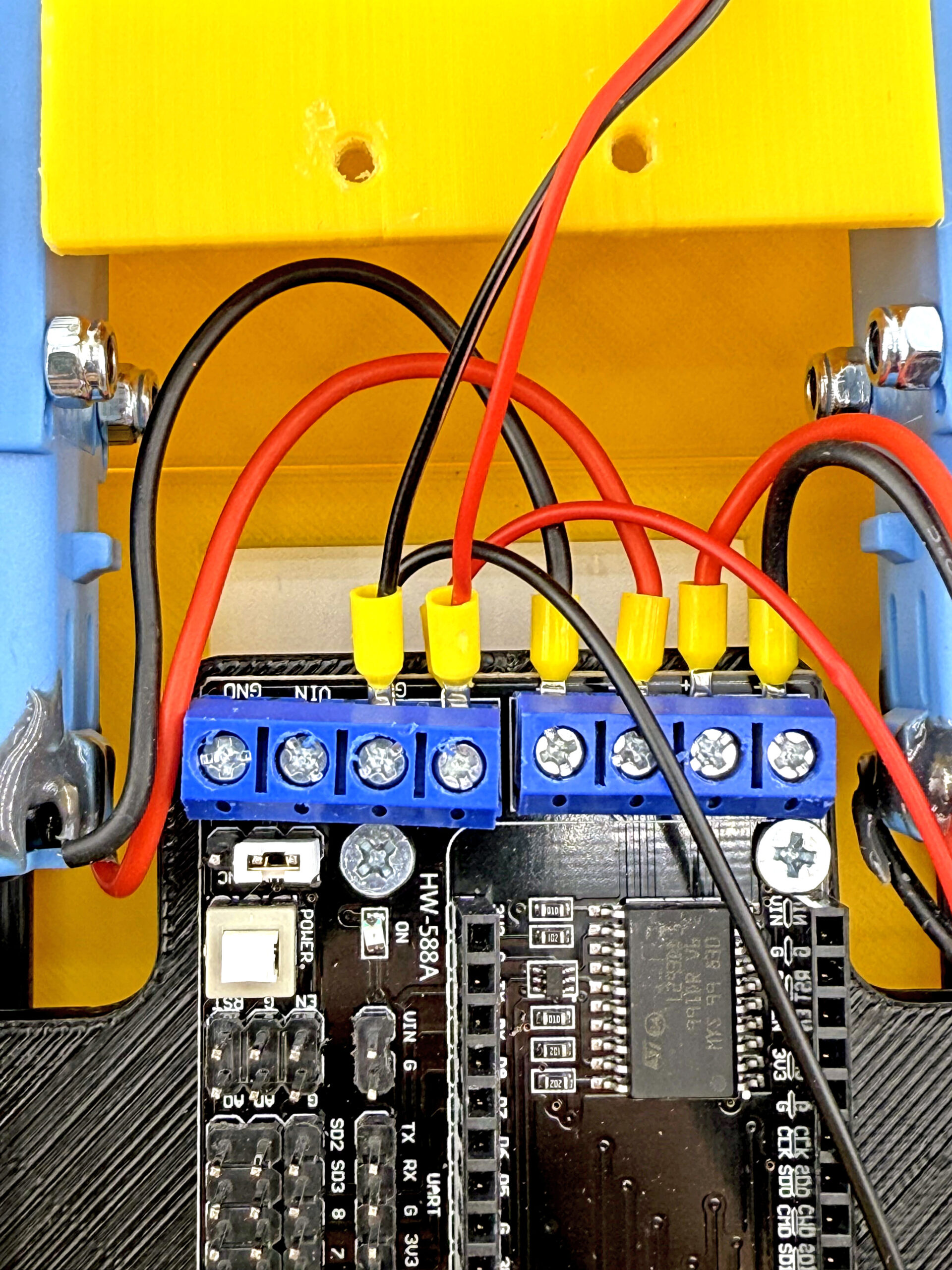

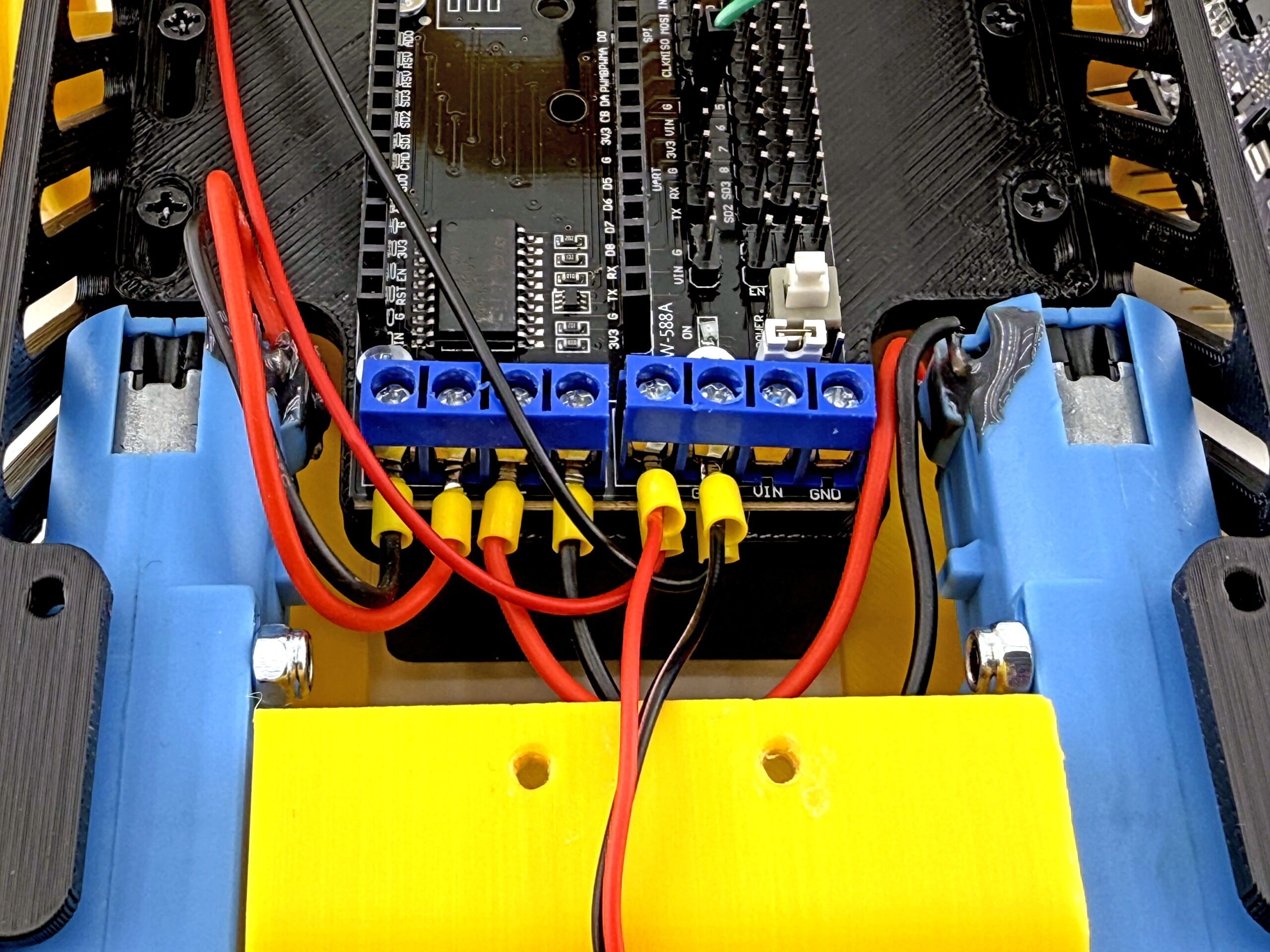

Подключите кабельные наконечники в терминалы драйвера следующим образом:

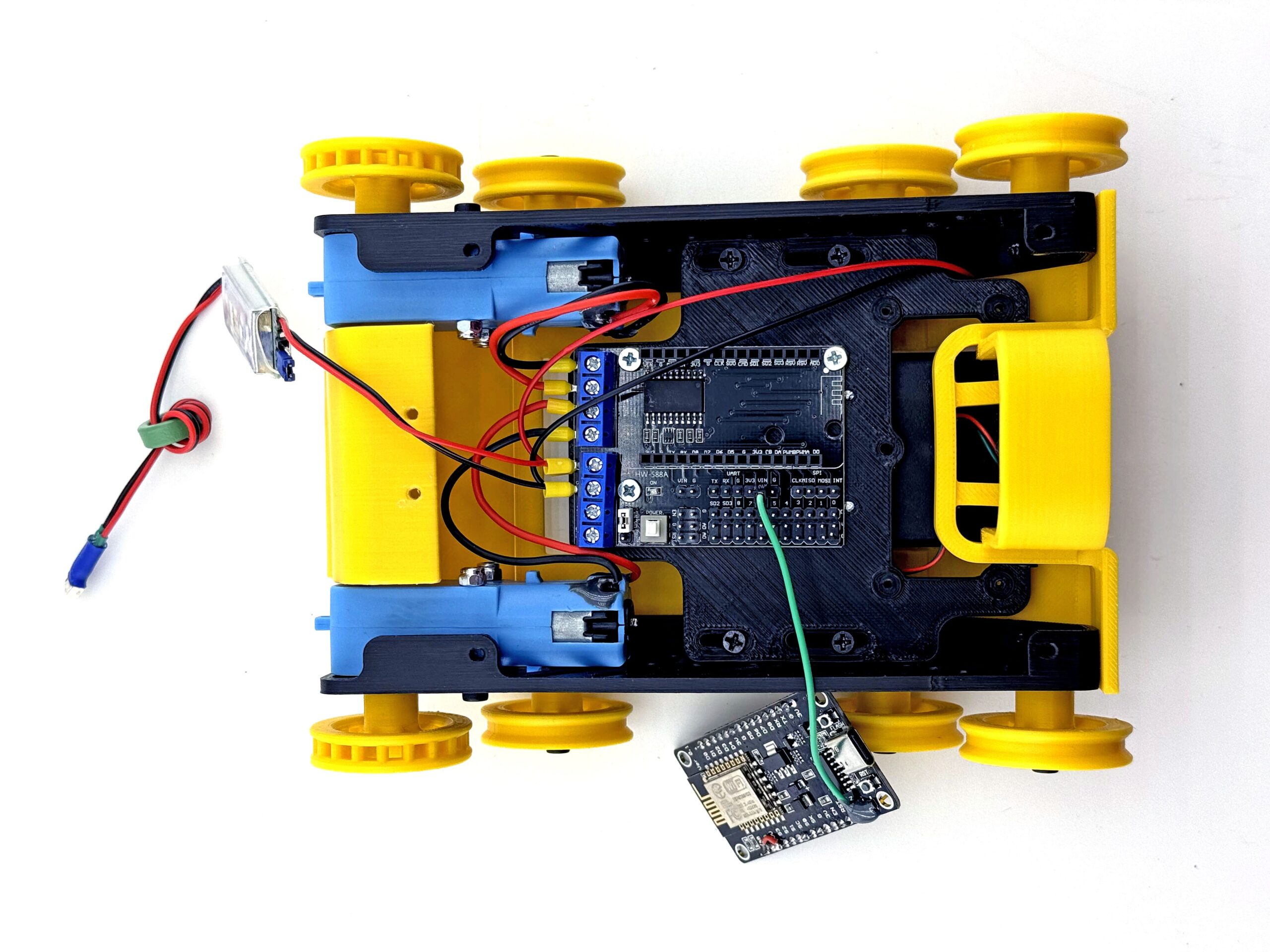

Модуль BEC подключается к тем-же терминалам, к которым подключены провода от батарейного отсека.
¶ Подлючение коннектора FPV камеры

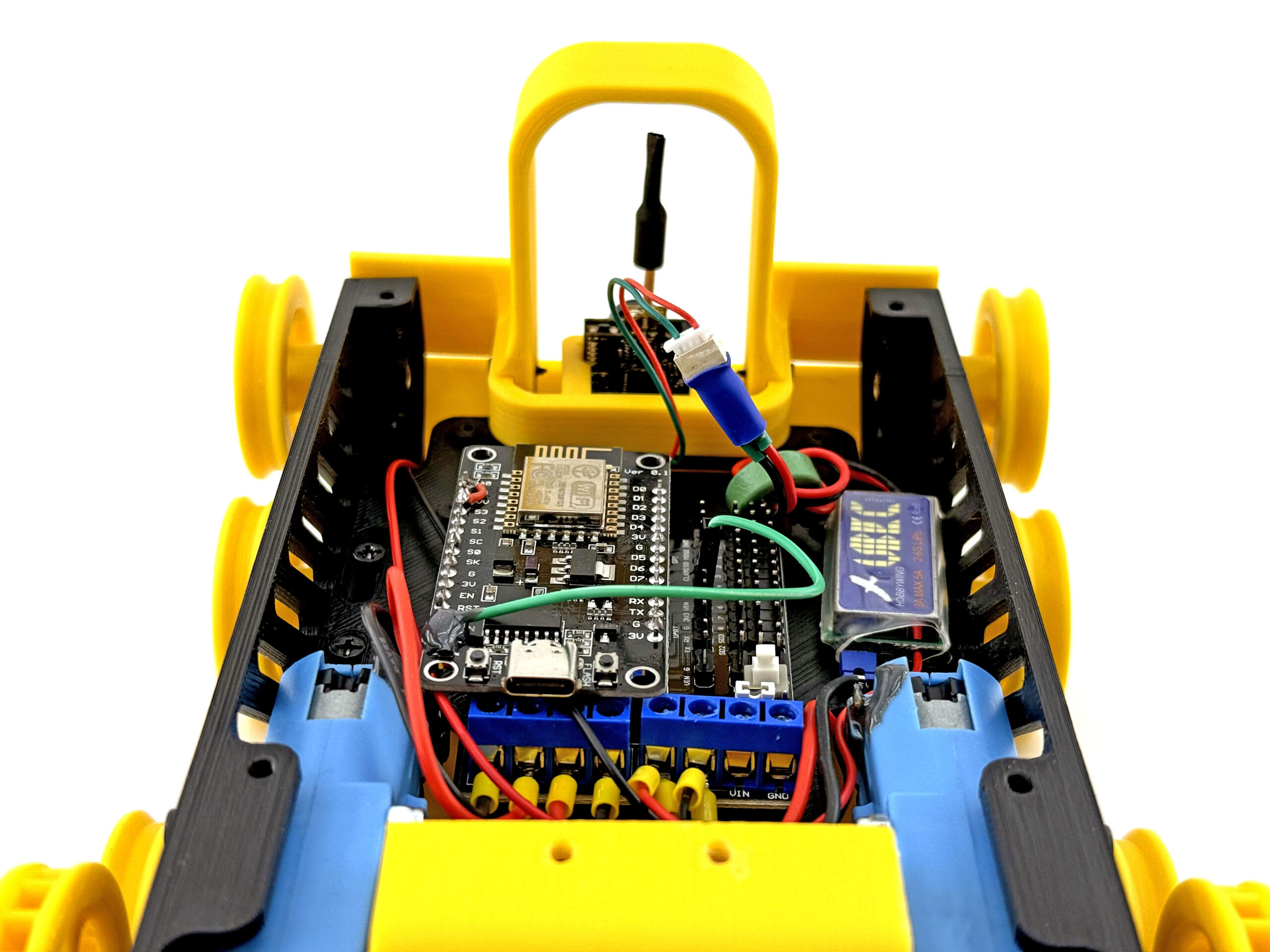

Подключите коннектор FPV камеры к преобразователю напряжения 5V (BEC):
¶ Установка верхней прозрачной пластины

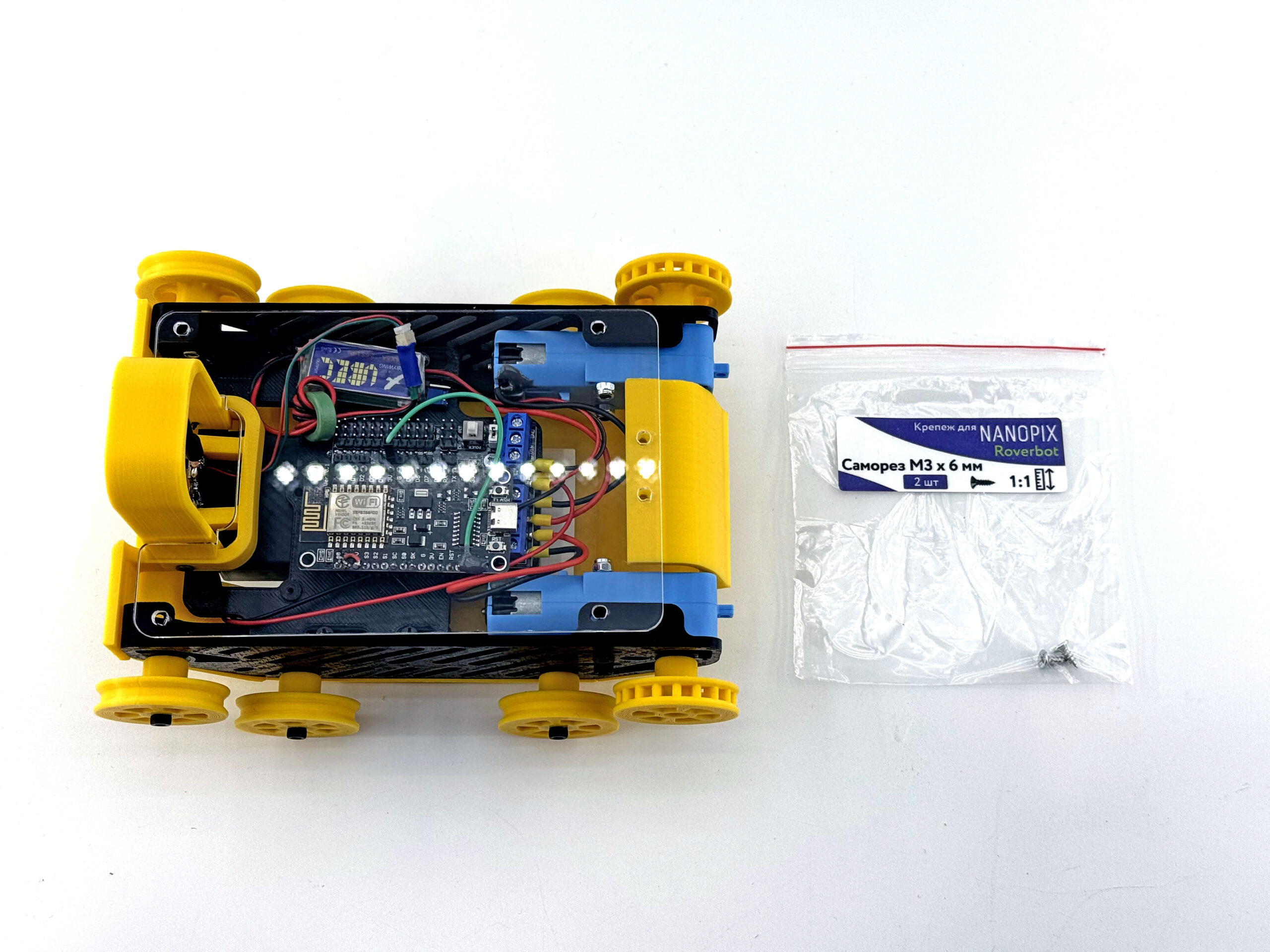

Снимите пленку с обеих сторон пластины:

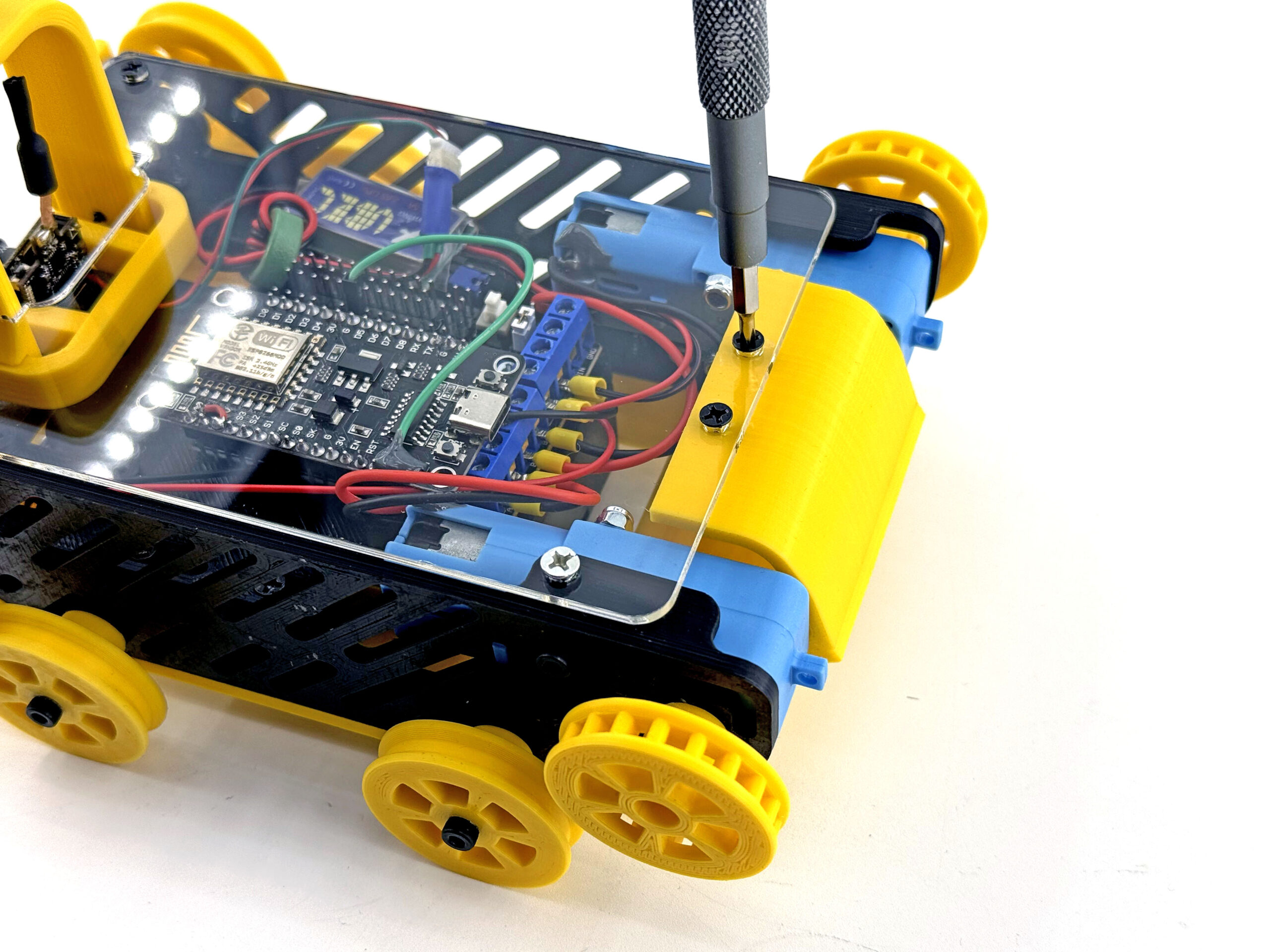

Используя саморезы М3 х 6 мм прикрутите пластину в 2 отверстия над моторами:

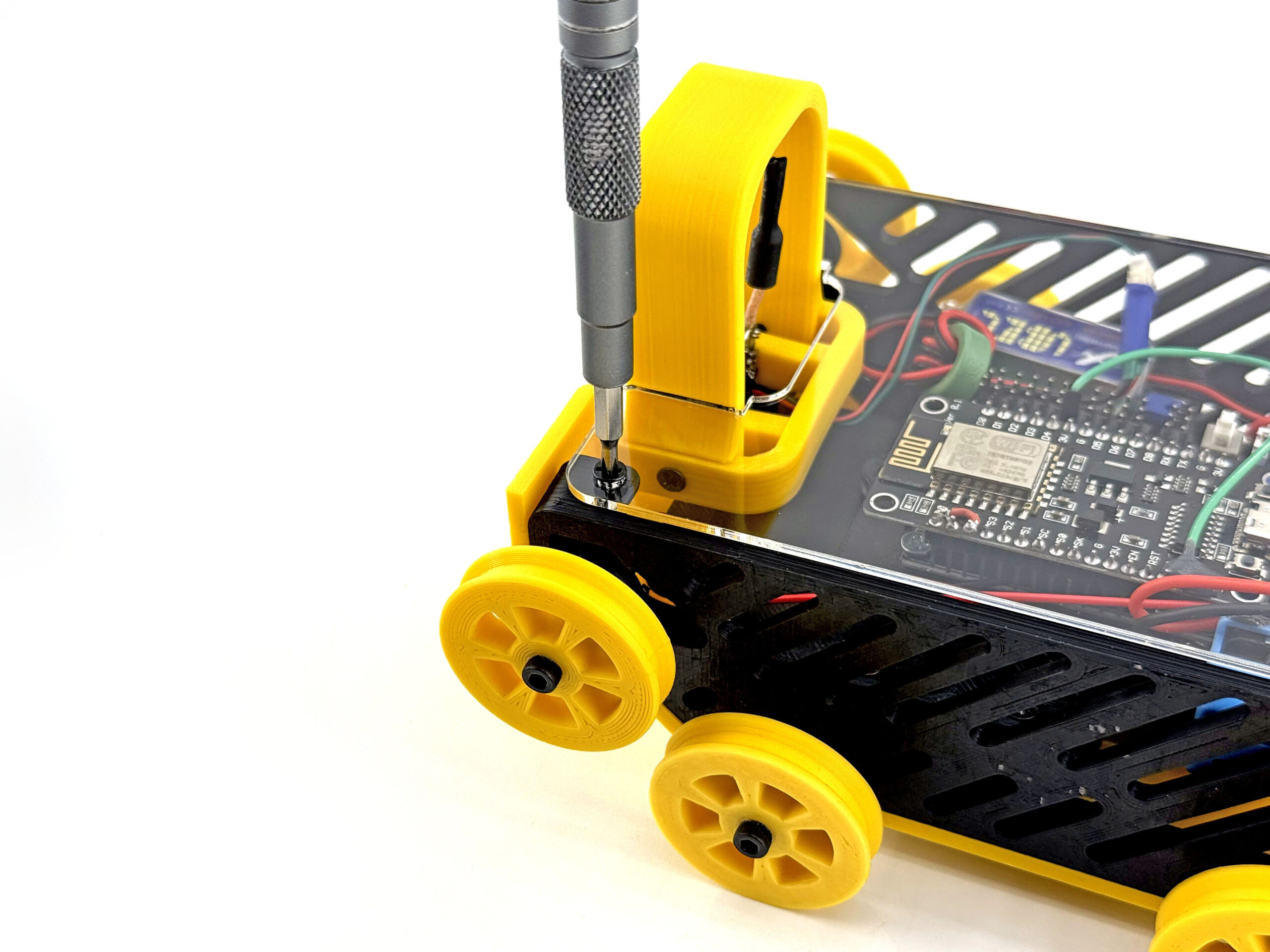

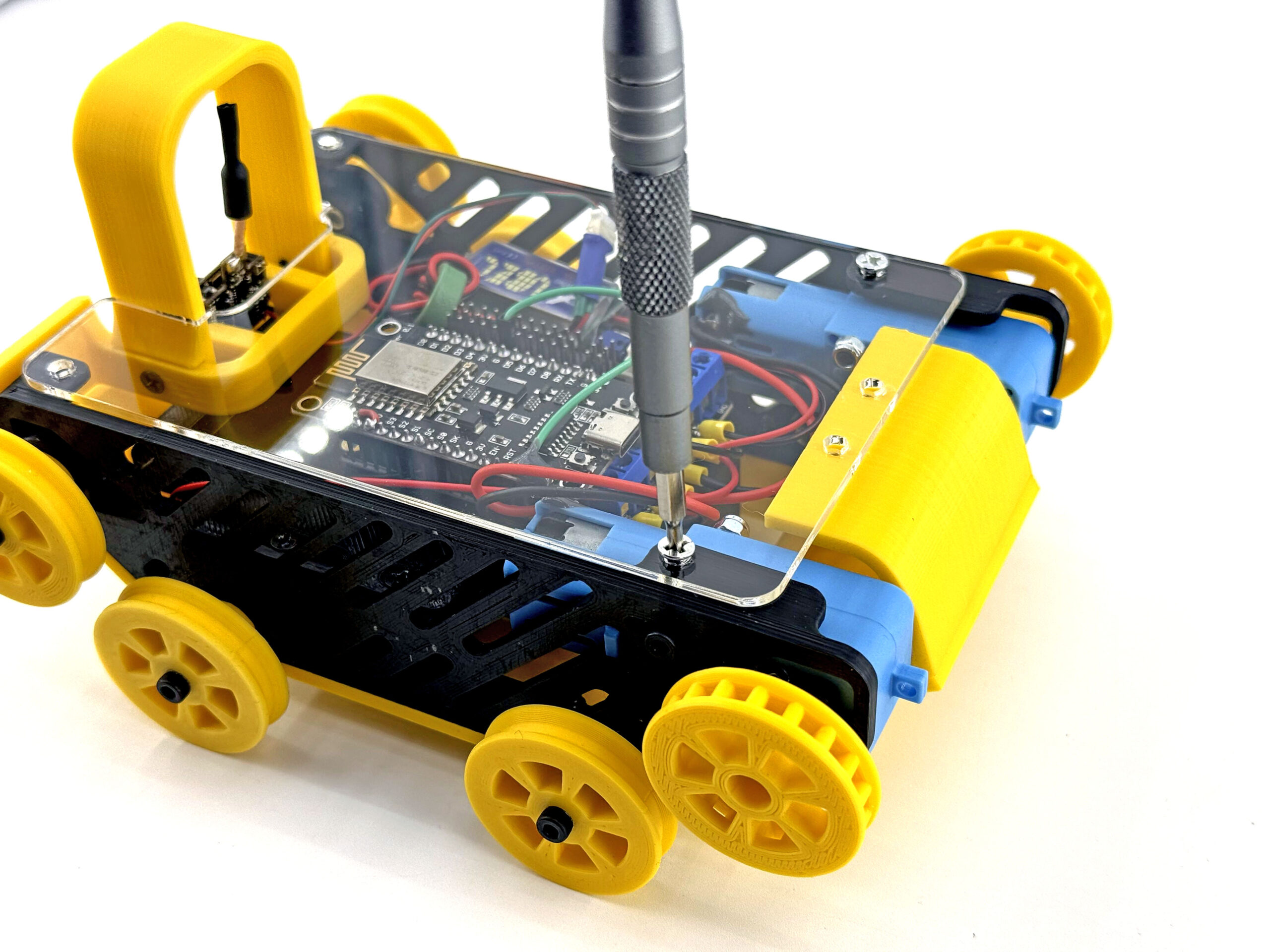

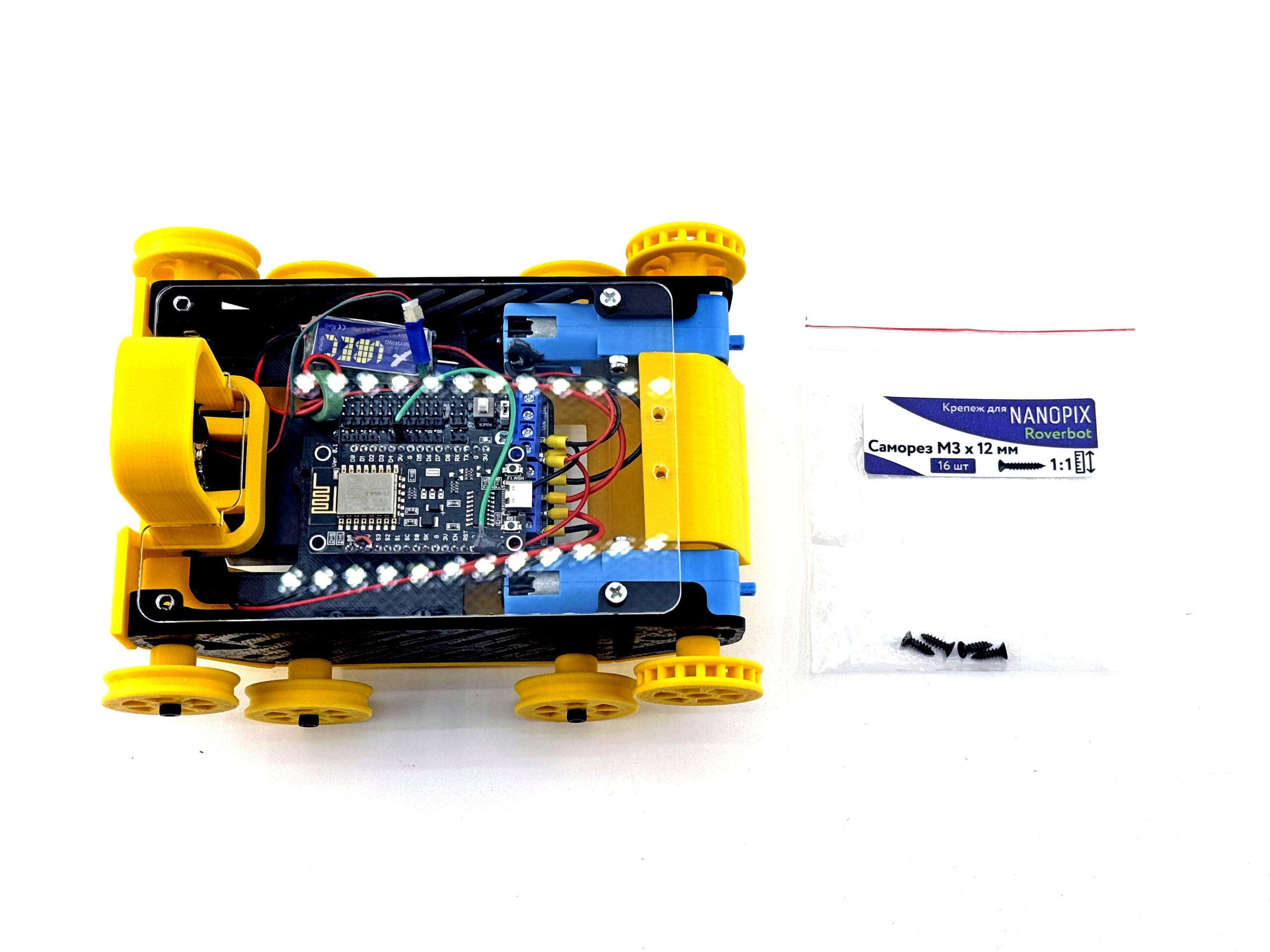

В оставшиеся 4 крепежных отверстия необходимо закрутить саморезы М3 х 12 мм (4 шт):
¶ Установка гусениц
Установите гусеницы на все 4 колеса, слегка натянув гусеницу.
Если у вас не получается надеть её при легком натяжении - вам необходимо отрегулировать установку двигателя в сторону ослабления. И наоборот - если гусеница проскальзывает - необходимо усилить натяжение регулировкой положения двигателя.
¶ Ровербот собран и готов к запуску!
Если ваш робот еще не собран: на предыдущем шаге вам необходимо перейти в соответствующий раздел, чтобы завершить сборку вашей комплектации робота.
Для запуска с пультом управления Nanopad - сначала включите пульт Nanopad и активируйте режим привязки (если он не активен). После этого установите аккумуляторы 18650 в батарейный отсек робота и переведите переключатель на батарейном отсеке в положение ON.
При успешном подключении на пульте Nanopad отобразится заряд батареи NANOPIX Roverbot.
Обратитесь к инструкции для пульта Nanopad, если у вас возникают какие-либо вопросы по подключению.
