¶ Начало инструкции
Здесь вы можете изучить этапы запуска цифрового видео на базе NANOPIX Roverbot.
Чтобы перейти к началу инструкции по сборке - перейдите по этой ссылке.
¶ Что потребуется для запуска

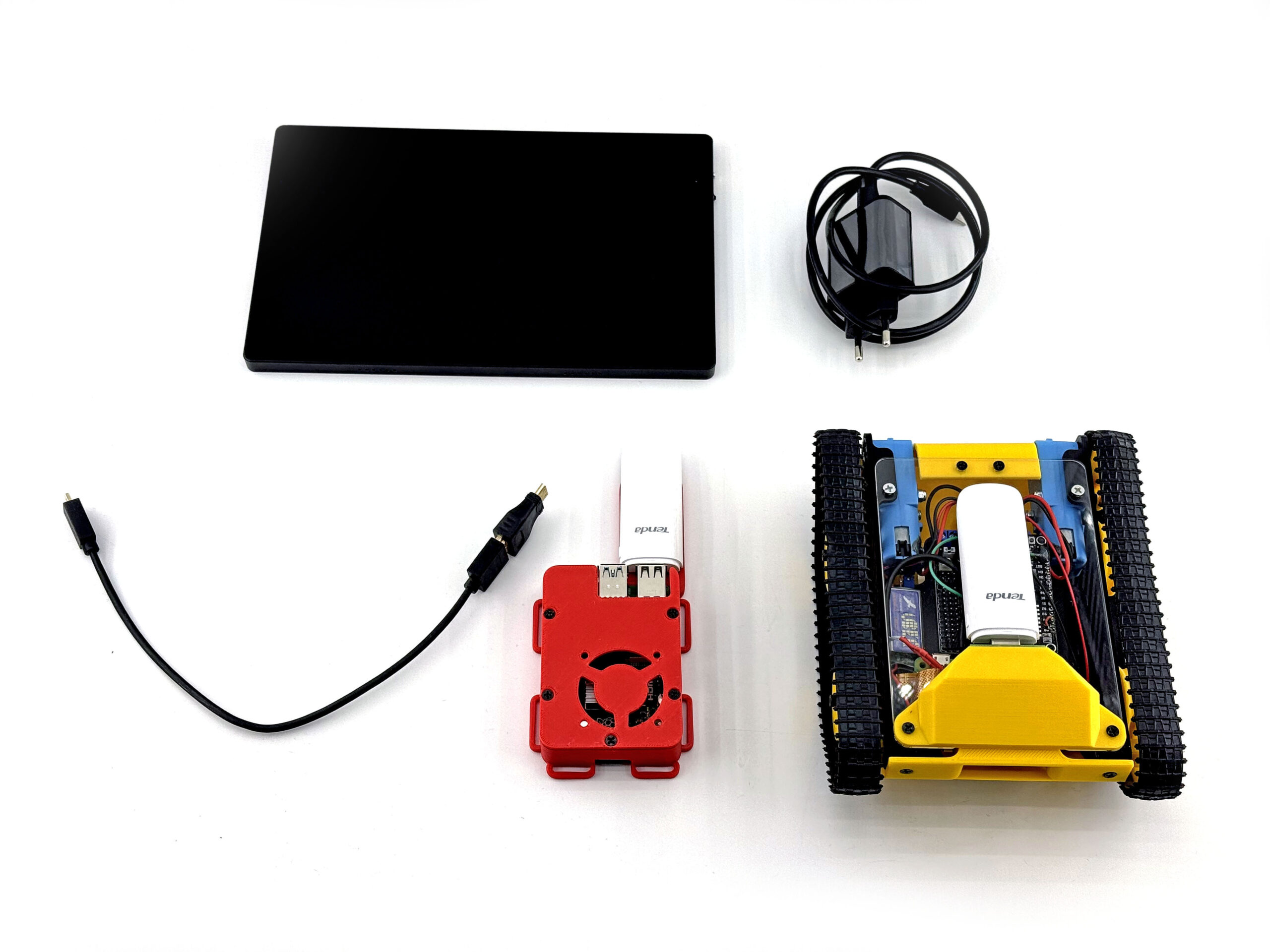

Компоненты, необходимые для запуска системы видеопередачи:
- Любое устройство отображения, у которого есть HDMI вход. Мы в этой инструкции используем поративный монитор, который расположен в верхней части изображения
- Приемник цифрового видеосигнала. На фото: красный блок с белым WiFi стиком.
- Собранный Roverbot с системой цифрового видео
- Аккумуляторные ячейки 18650 - 2 шт. Потребуются для питания Roverbot.
- HDMI кабель - со стороны приемника Micro HDMI, со стороны отображающего устройства - зависит от типа и модели последнего.
- Блок питания для приемника или портативный/внешний аккумулятор (Powerbank) и провод USB Type-C
¶ Порядок запуска модулей
- В общем случае не требуется определенный порядок включения приемного блока и Roverbot, вы можете включать их в любой последовательности.
- Порядок включения важен только для монитора (или другого устройства отображения видеосигнала) и приемного блока
Сначала необходимо подать питание на монитор, соединить приемный блок и монитор с помощью HDMI кабеля и только после это подавать питание на приемный блок. В противном случае приемный блок запустится в режиме "без монитора" и вы увидите только черный экран.
¶ Подключение и запуск приемного блока

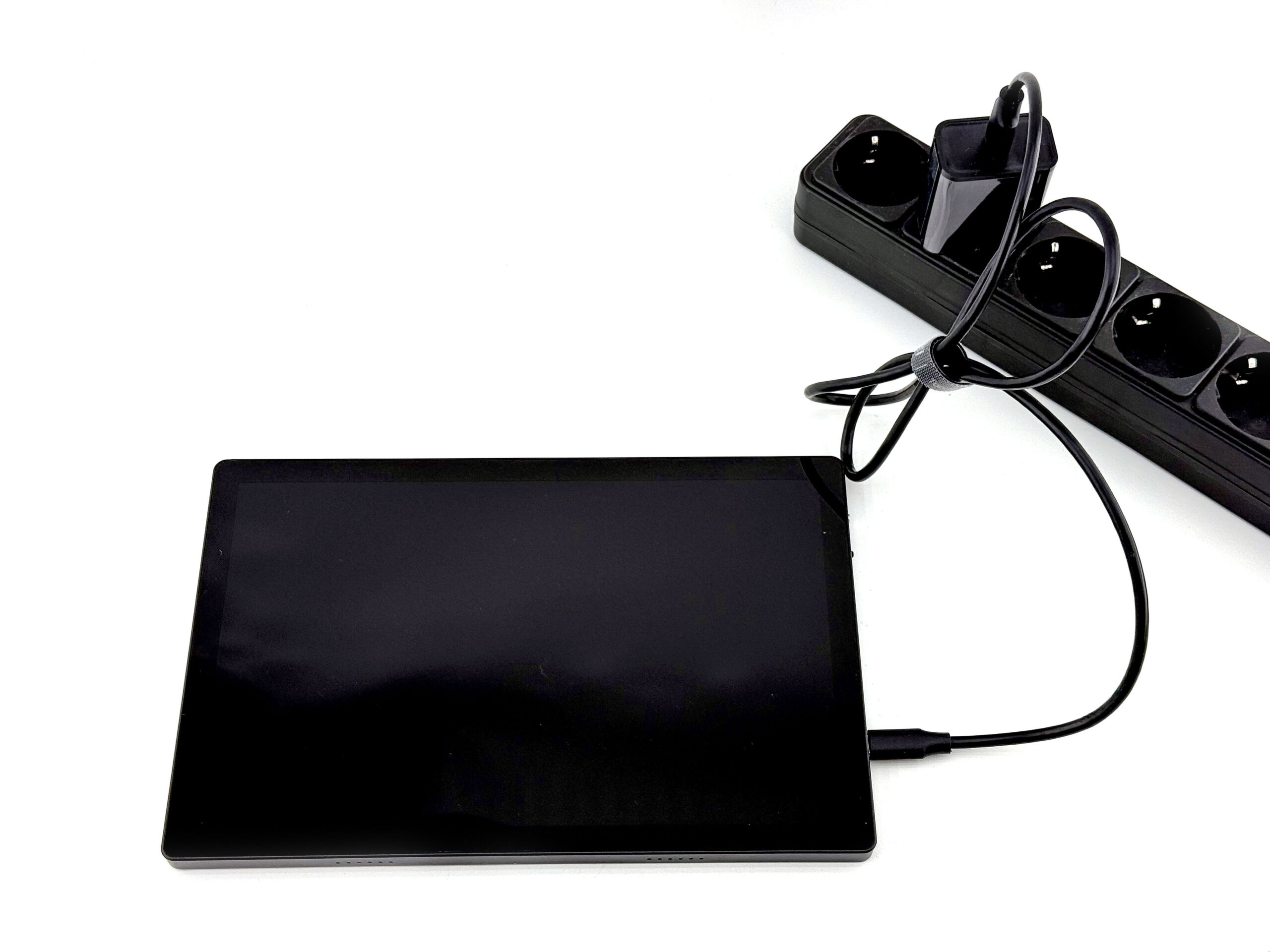

- Подайте питание на монитор:

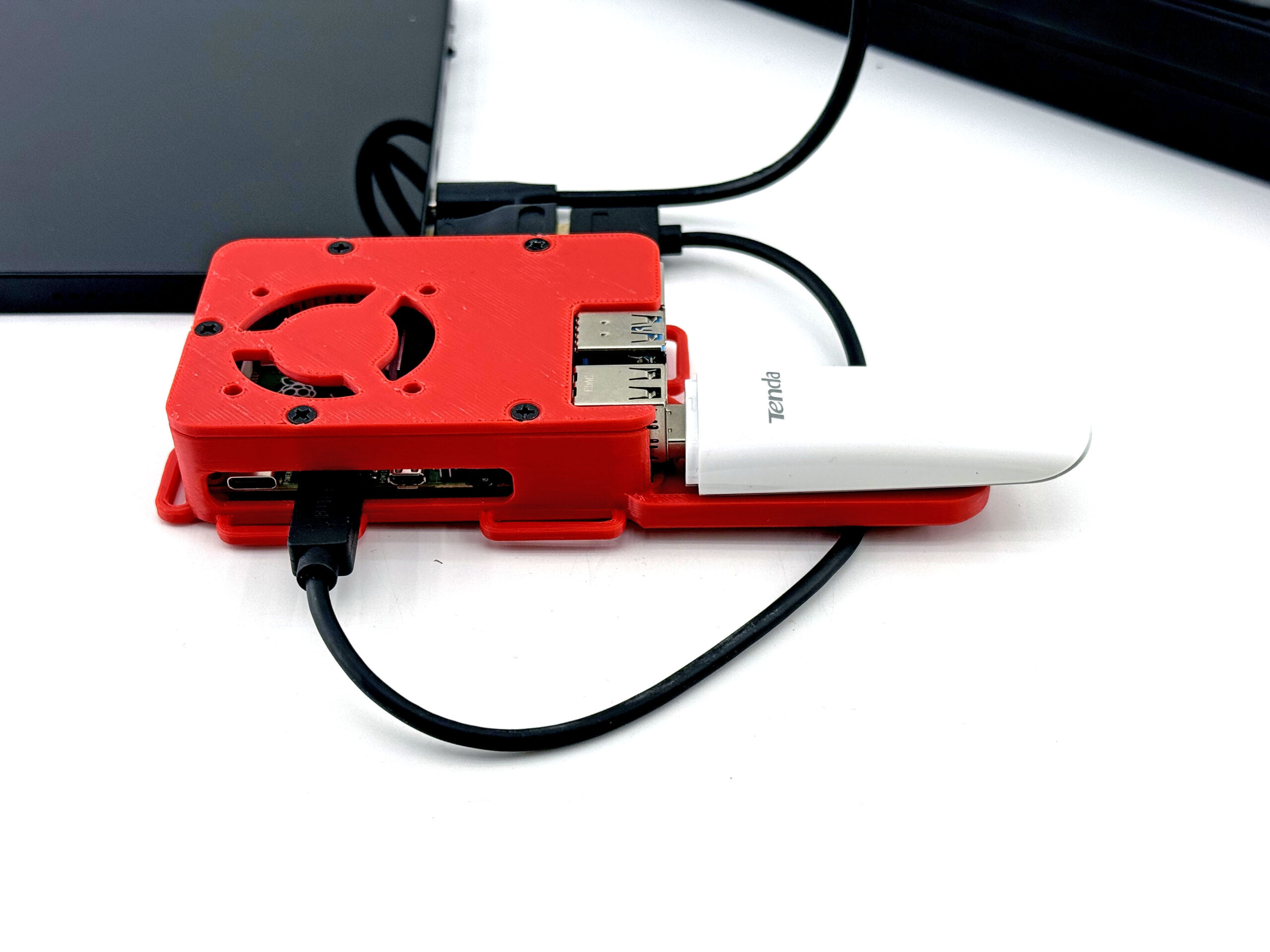

- Подключите приемный блок к вашему устройству отображения через HDMI кабель:
Используйте 1-й разъем Micro HDMI на приемном блоке (который ближе к Type-C разъему, т.е. левее)

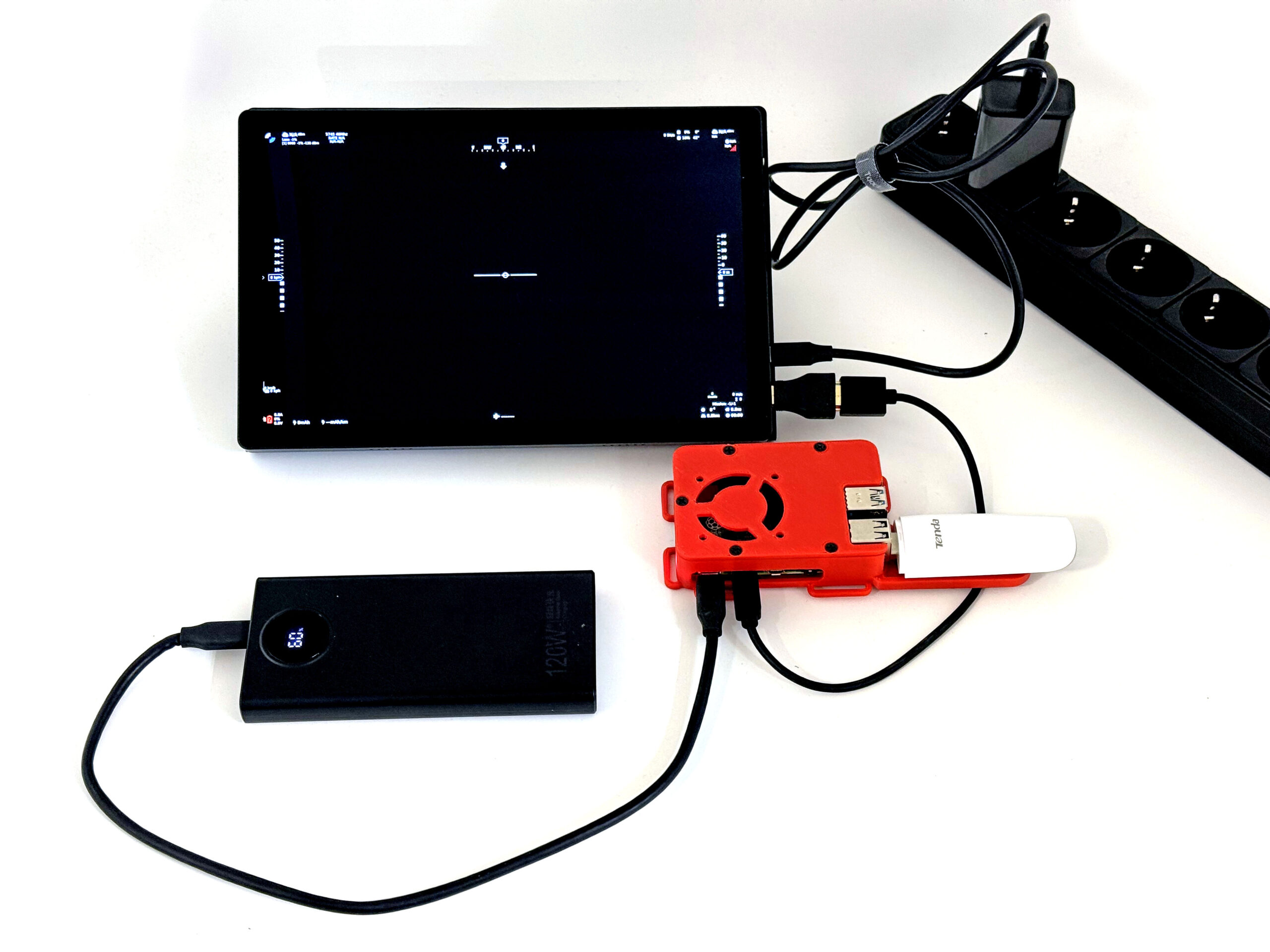

- Подключие питание к приемному блоку в разъем Type-C. Вы можете использовать портативный/внешний аккумулятор (Powerbank) или блок питания 220V.
Через 20 - 60 секунд на вашем экране загрузится интерфейс приемника. Далее, после включения Roverbot - здесь отобразится видеосигнал. Так-же вы сможете задавать настройки и менять конфигурацию используя этот интерфейс.
¶ Запуск Roverbot

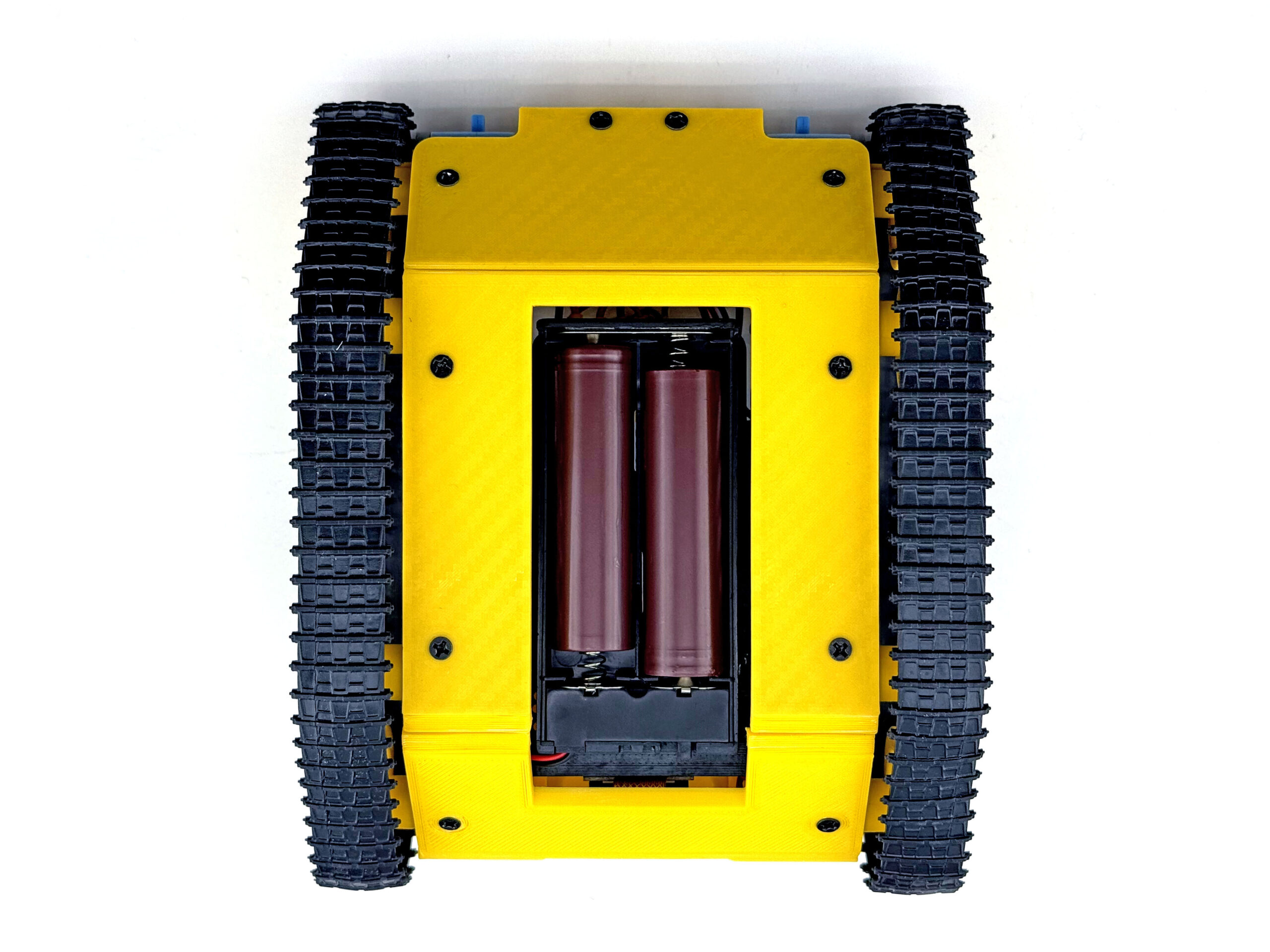

Переверните Roverbot, откройте крышку батарейного отсека и установите аккумуляторы типоразмера 18650:
Рекомендуем использовать аккумуляторы Box-Type (он-же Button Top или Выпуклый контакт), они будут более надежно фиксироваться в батарейном отсеке. Аккумуляторы 18650 типа Flat Top (Плоский контакт) обычно не предназначены для установки в аккумуляторные отсеки, но потенциально тоже могут быть использованы.

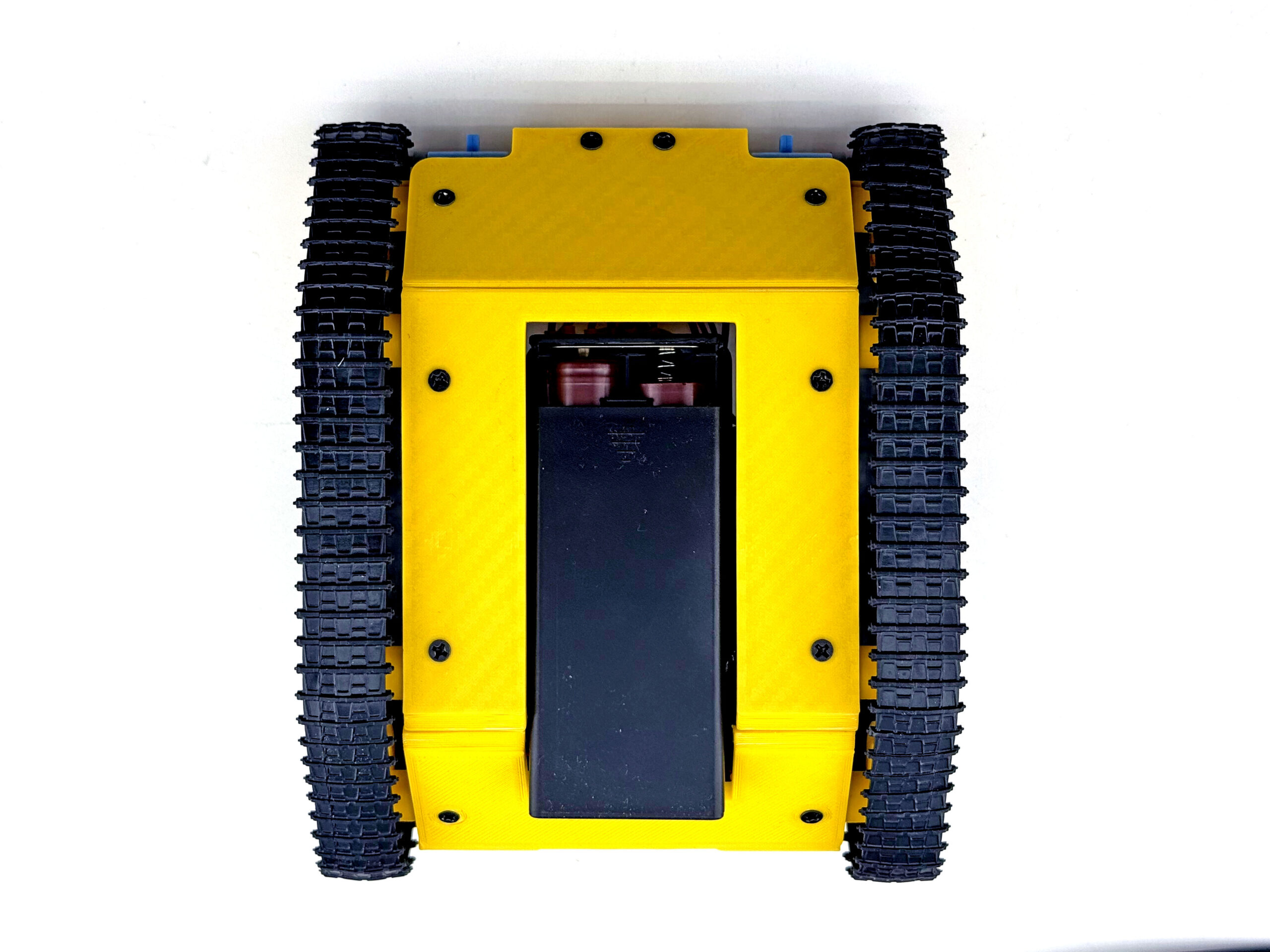

Закройте крышку батарейного отсека Roverbot задвигая её до упора:
После установки аккумуляторов вы можете запустить робота переведя положение выключателя питания на батарейном отсеке в положение ON.
¶ Трансляция видеопотока

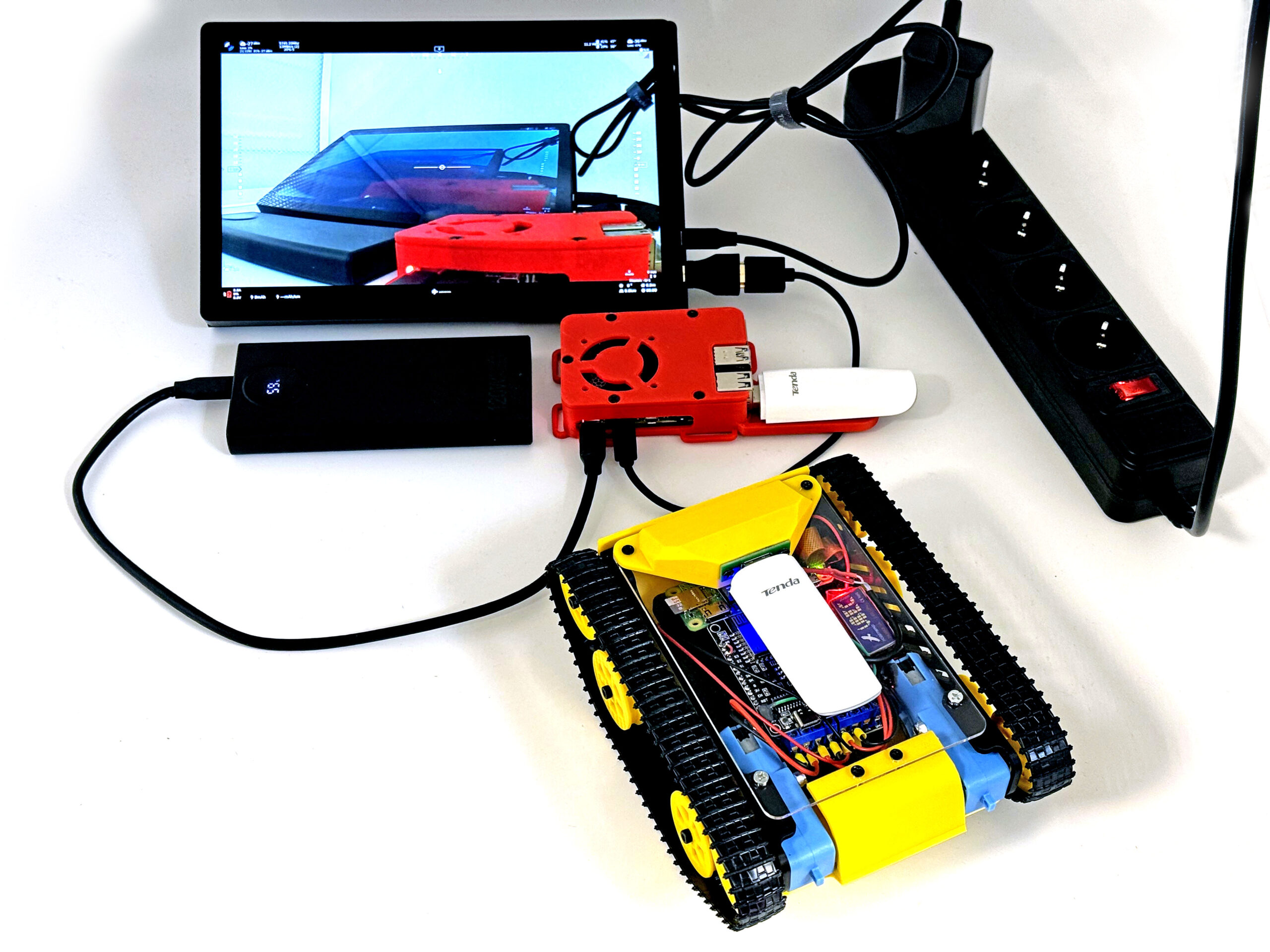

После того, как Roverbot загрузится (15-30 секунд) - вы увидите изображение с камеры робота на экране:
Важно следить за зарядом аккумулятора робота (он отображается на пульте управления) - поскольку при заряде менее 25% могут начинаться сбои в работе одноплатного ПК, что повлечет за собой отключения или торможение видепотока. Хотя сам робот при этом может продолжать двигаться, рекомендуется заменять АКБ при достижении низкого уровня заряда.
Поздравляем с успешным подключением и желаем интересных поездок с цифровым видео от первого лица!
