¶ Сборка корпуса
¶ Установка регулятора оброторов двигателей
-

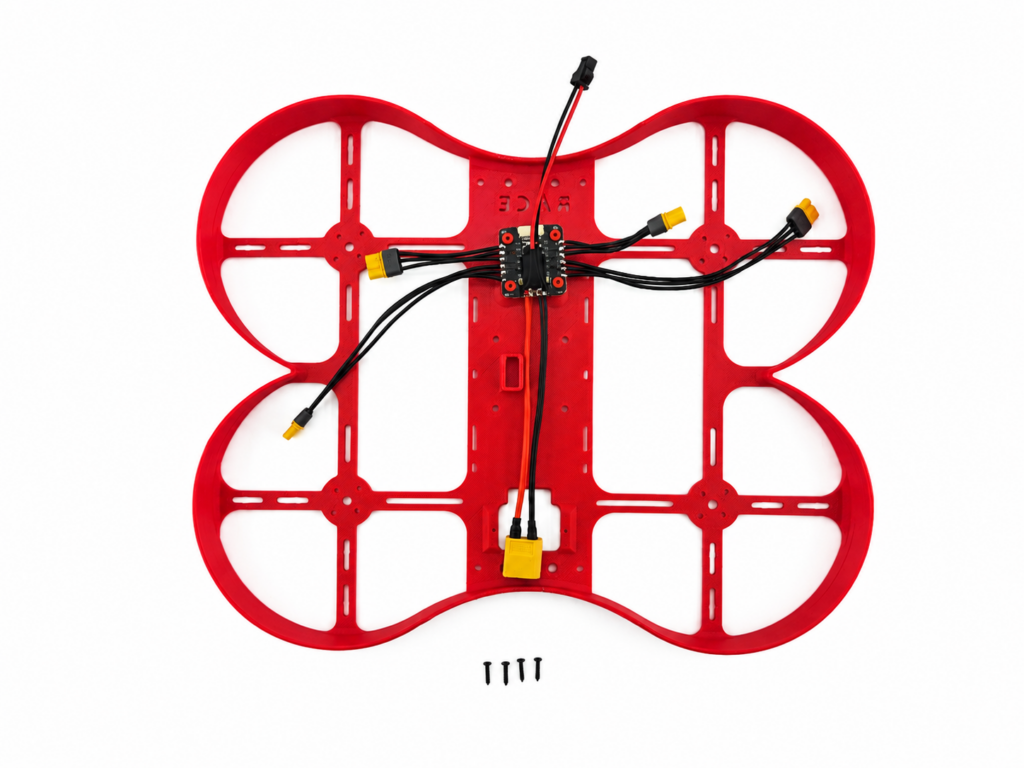

Возьмите нижную часть корпуса (самая крупная пластиковая деталь, основа корпуса Nanopix Race) и модуль регулятора оборотов:
-

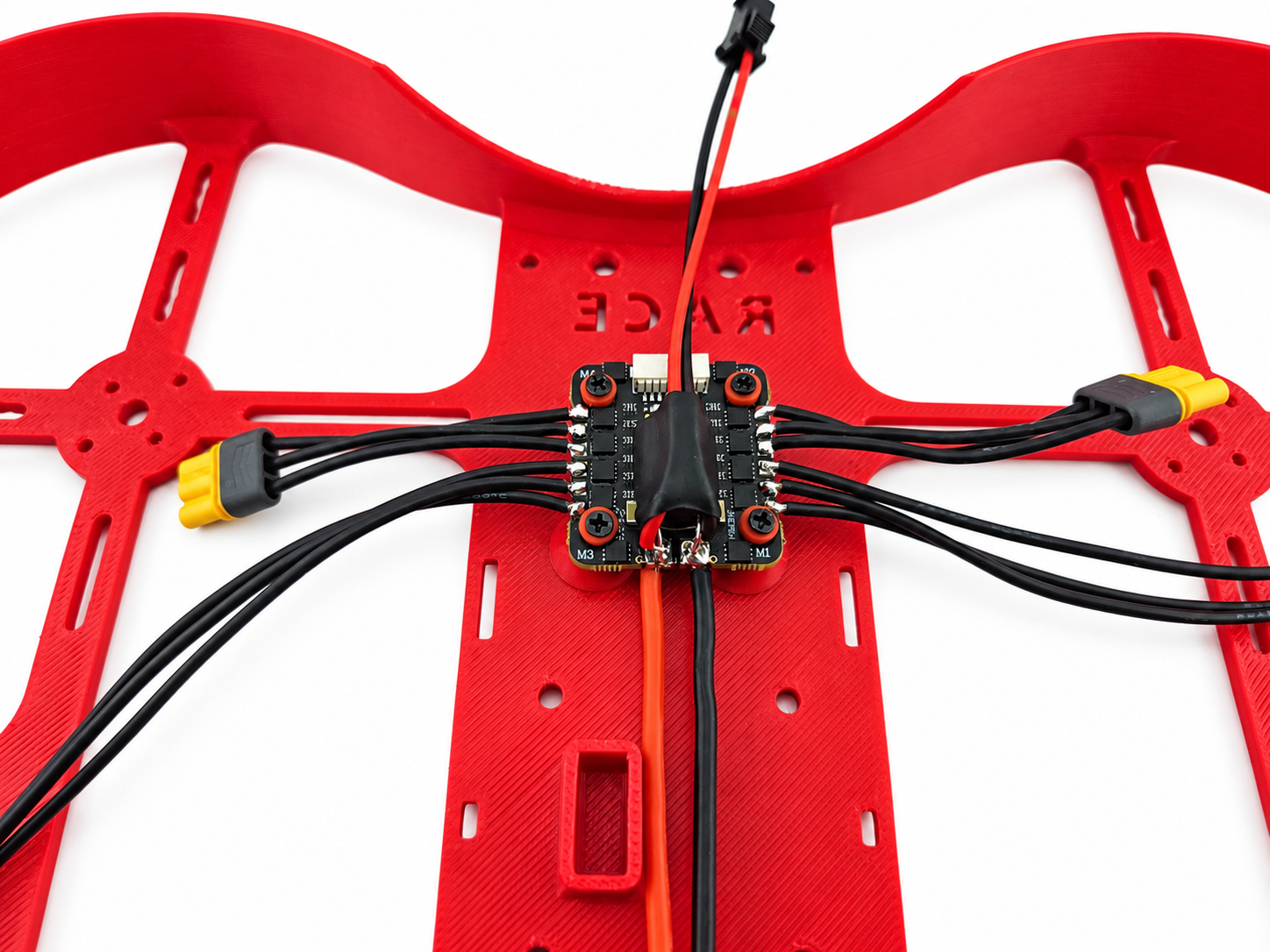

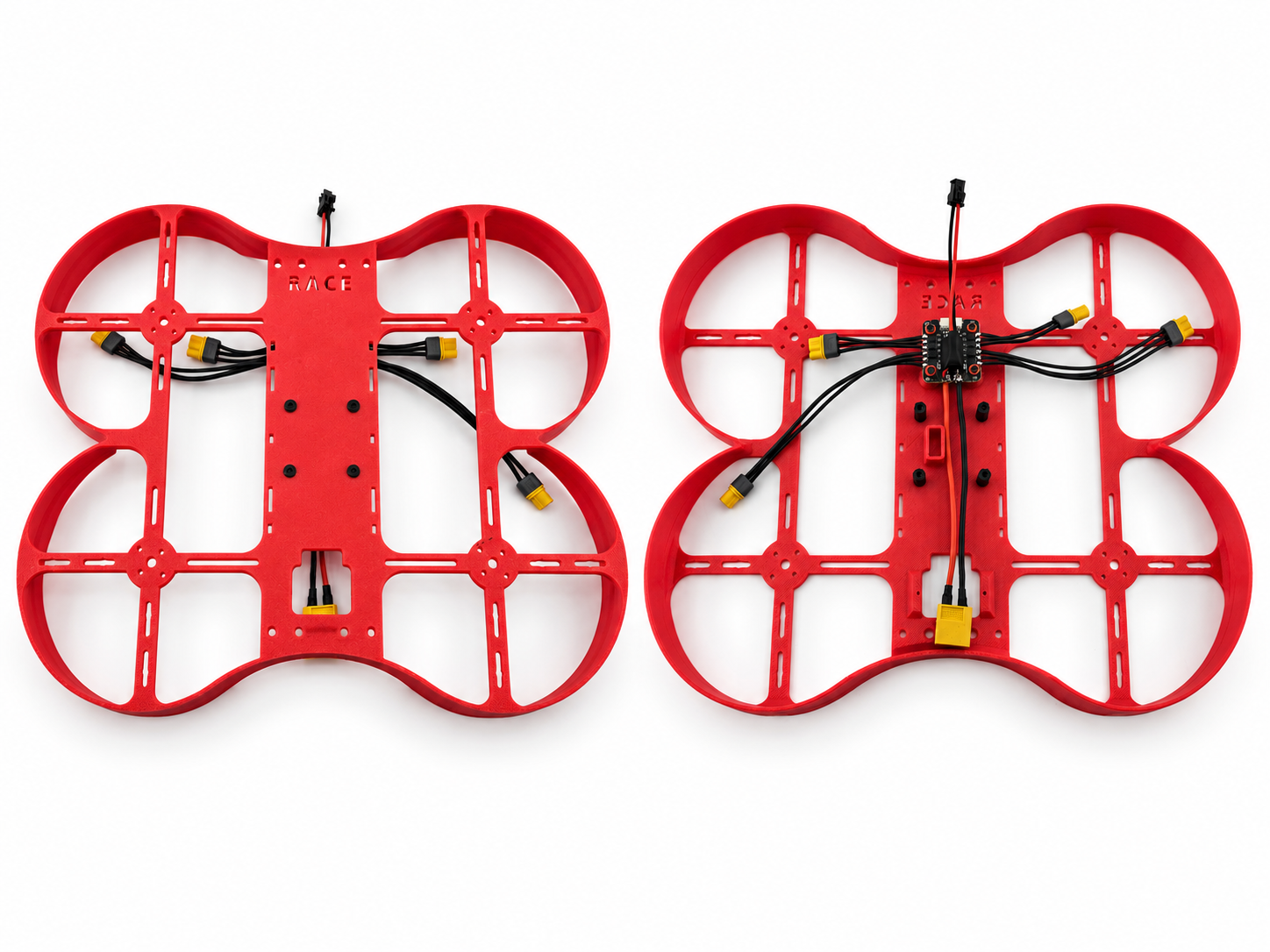

Установите модуль регулятора оборотов правильной стороной (кабель питания от аккумулятора направлен внутрь корпуса) и закрутите саморезами М2х10:
¶ Установка полетного контроллера

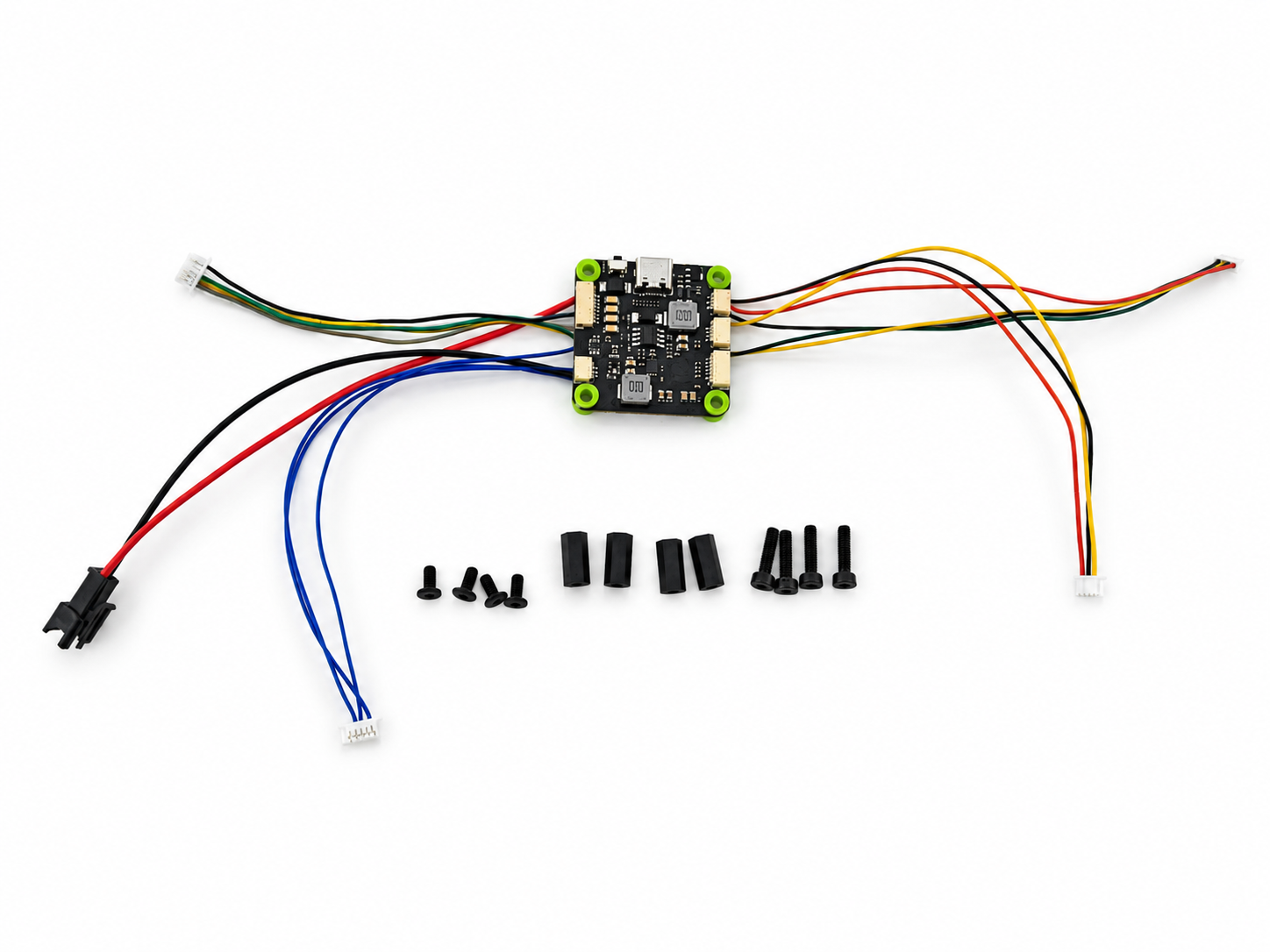

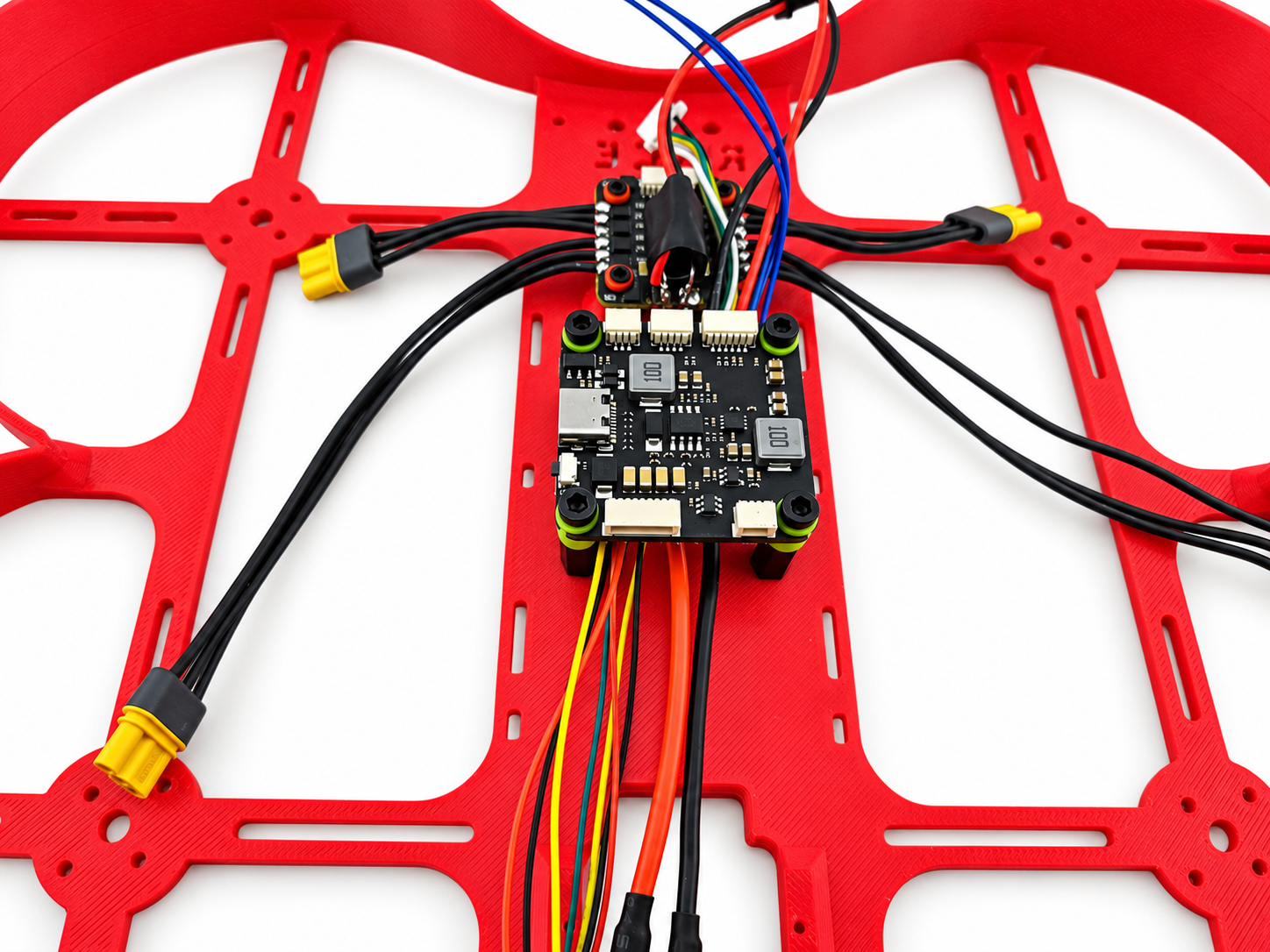

- Возьмите полетный контроллер и стойки/винты для его установки:
Прикрутите пластиковые стойки к корпусу винтами M3X6, расположив стойки сверху корпуса, на одной стороне с регулятором оборотов:
Прикрутите контроллер к пластиковым стойкам с помощью болтов
обратите внимание на расположение разъема TYPE-C

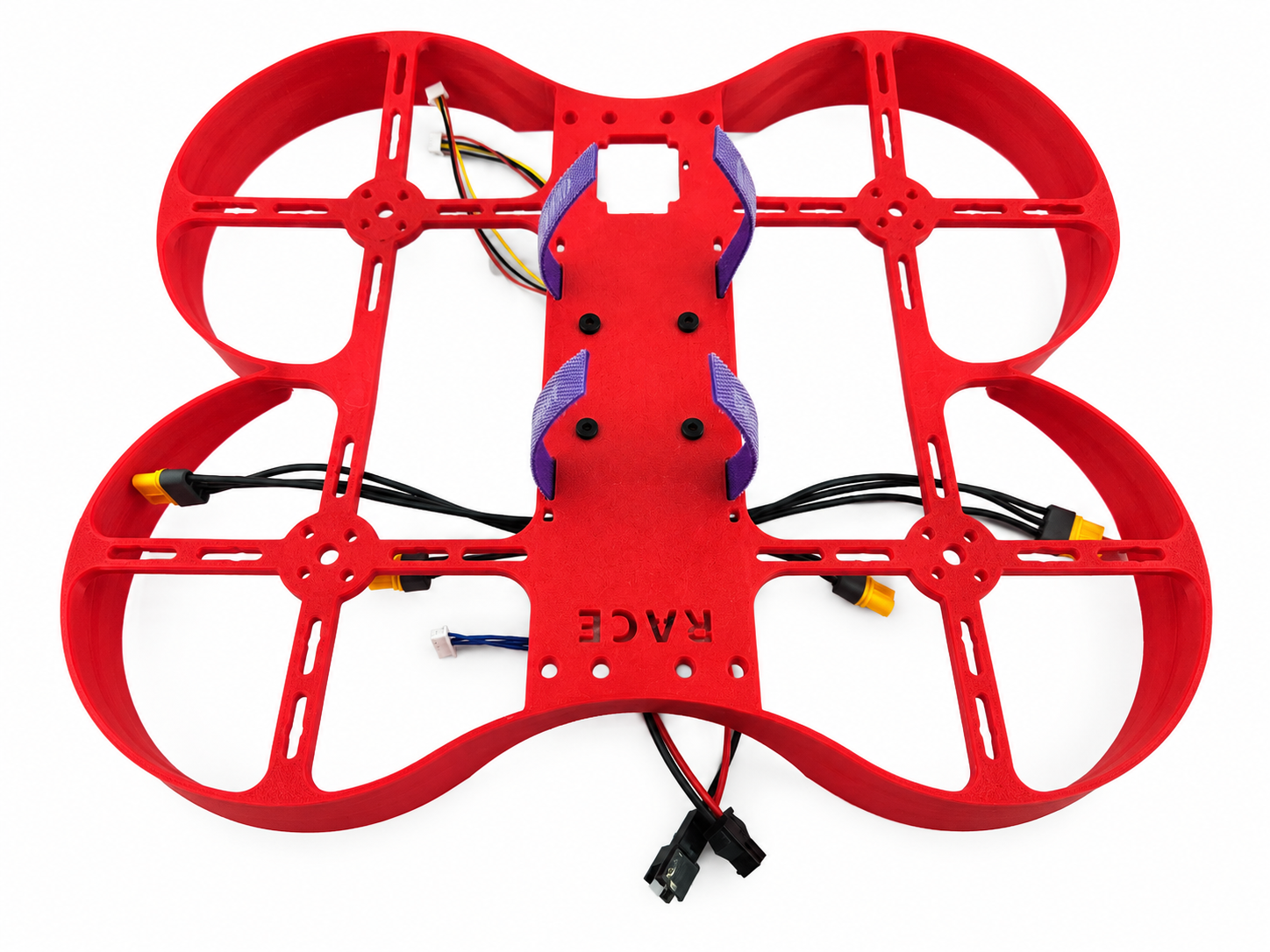

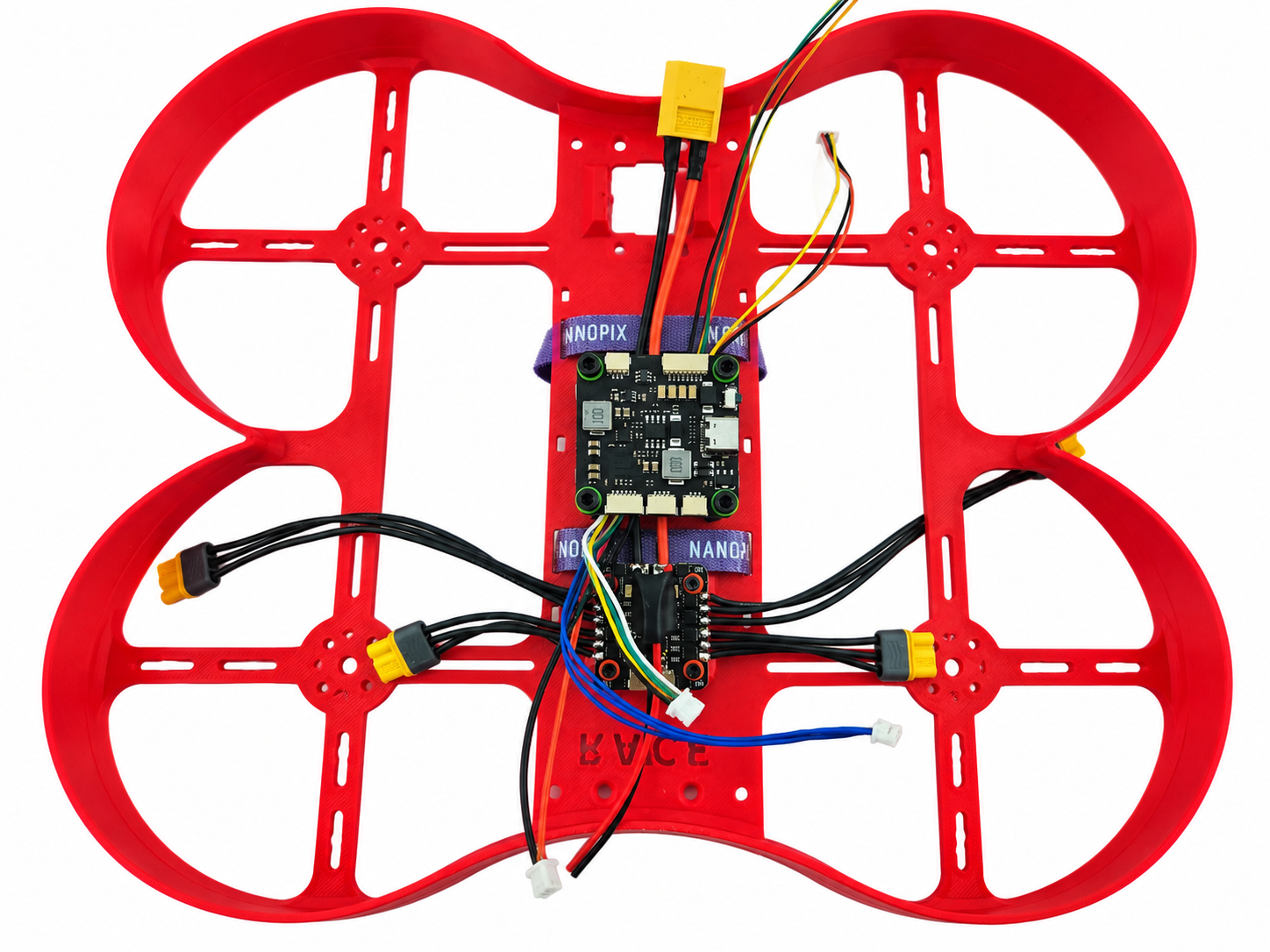

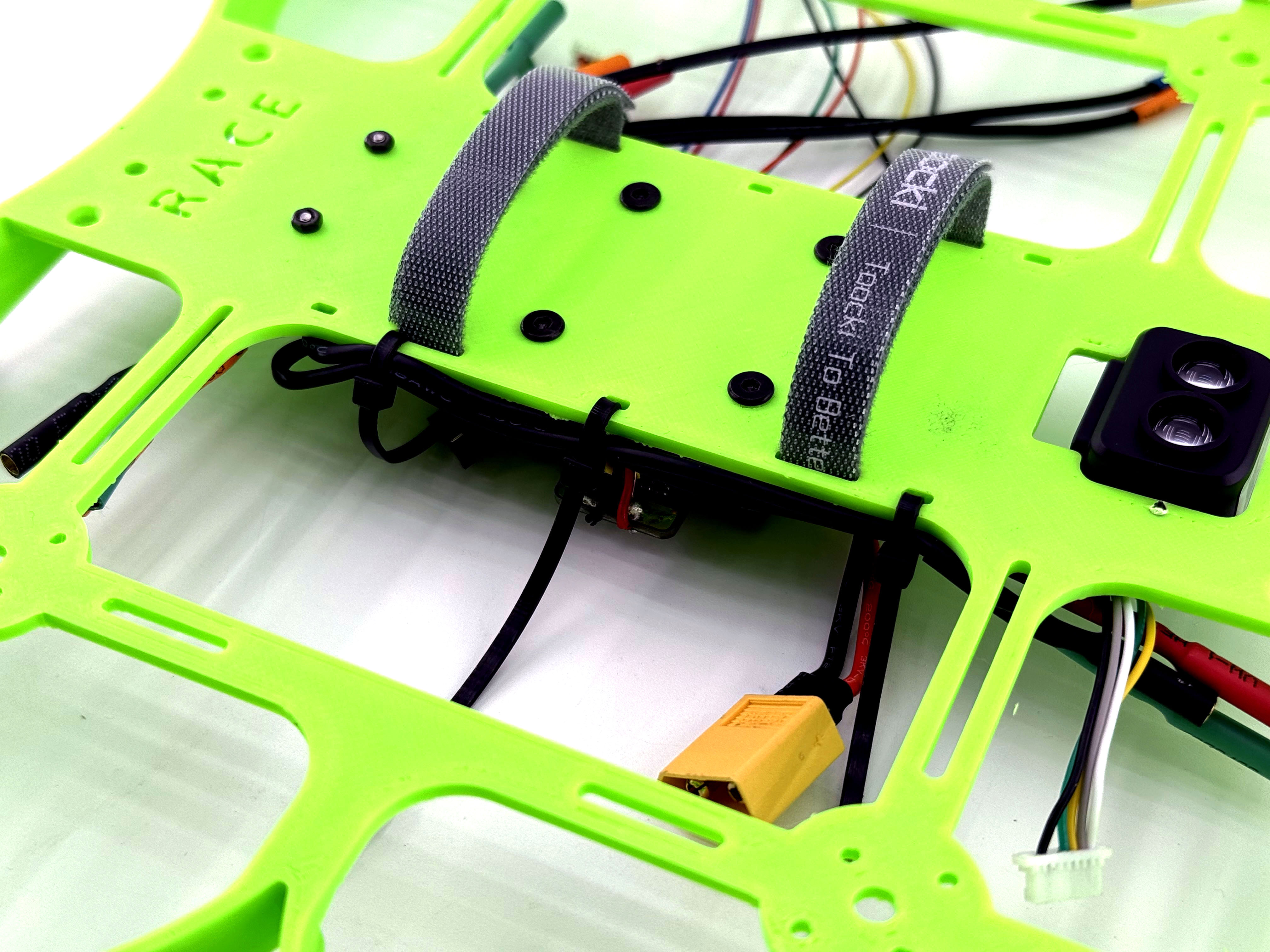

- Установите хомуты для фиксации аккумулятора. Для этого проденьте их через соответствующие отверстия в корпусе:

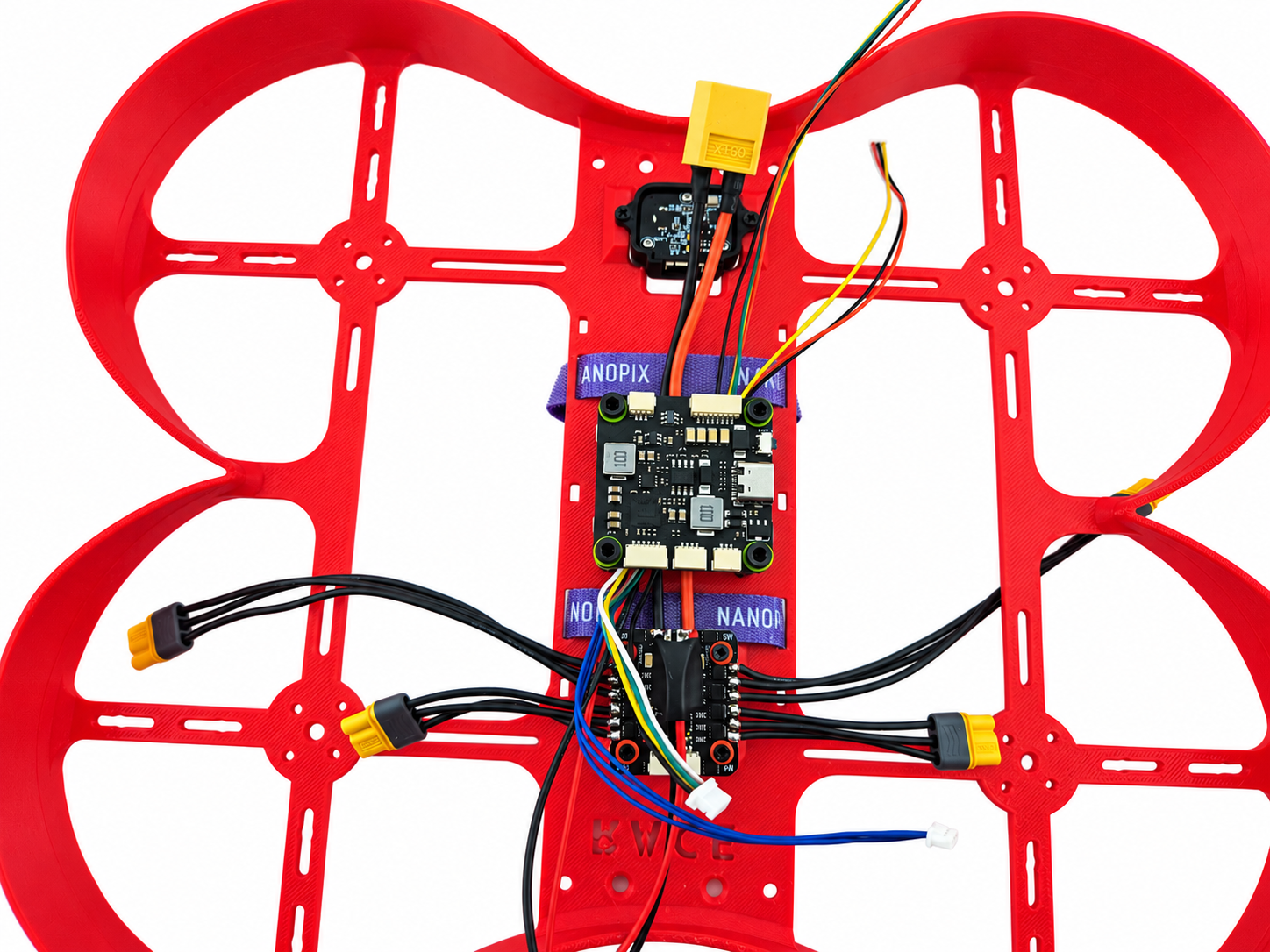

Вид сверху:
¶ Установка лазерного высотомера

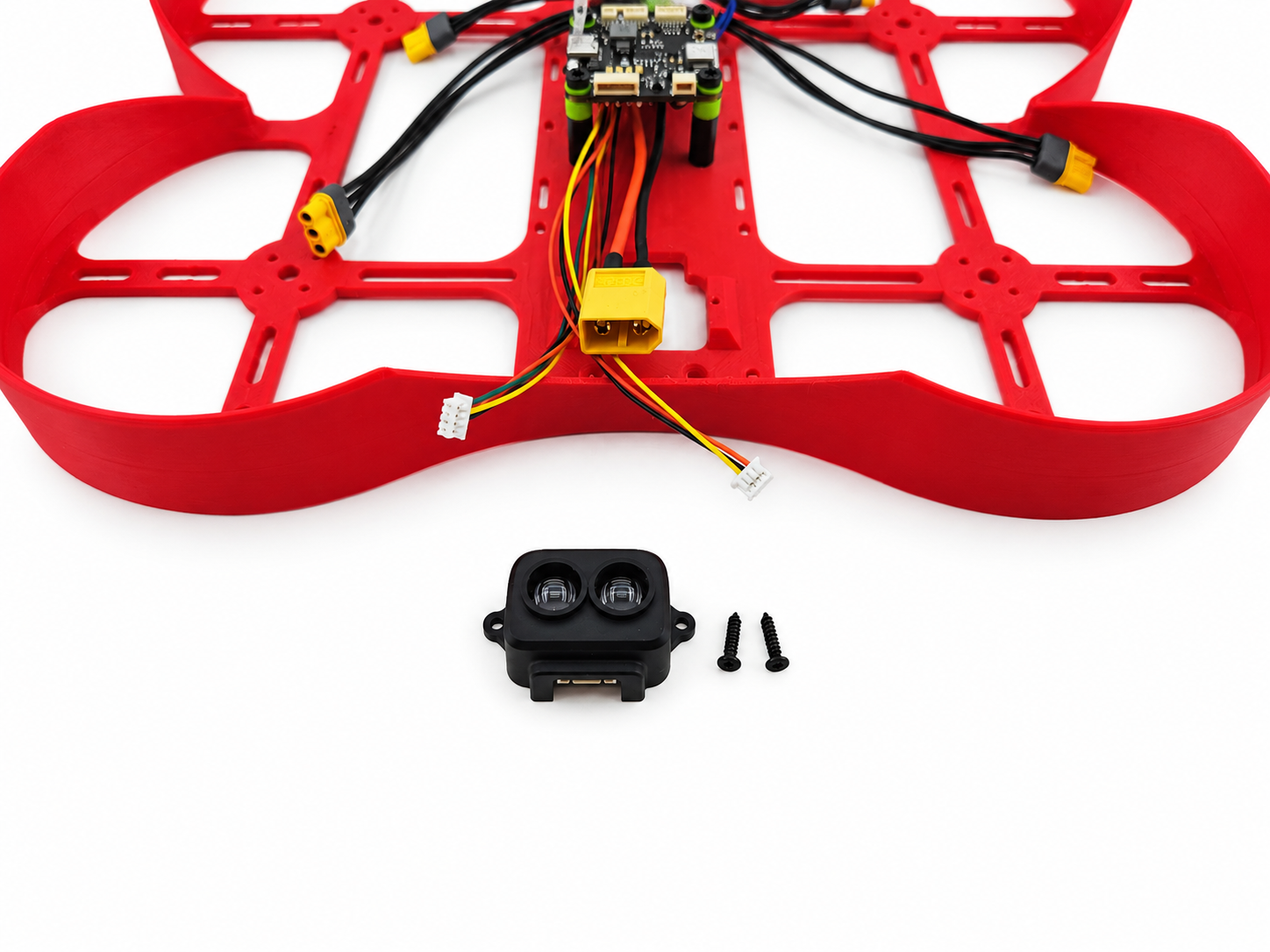

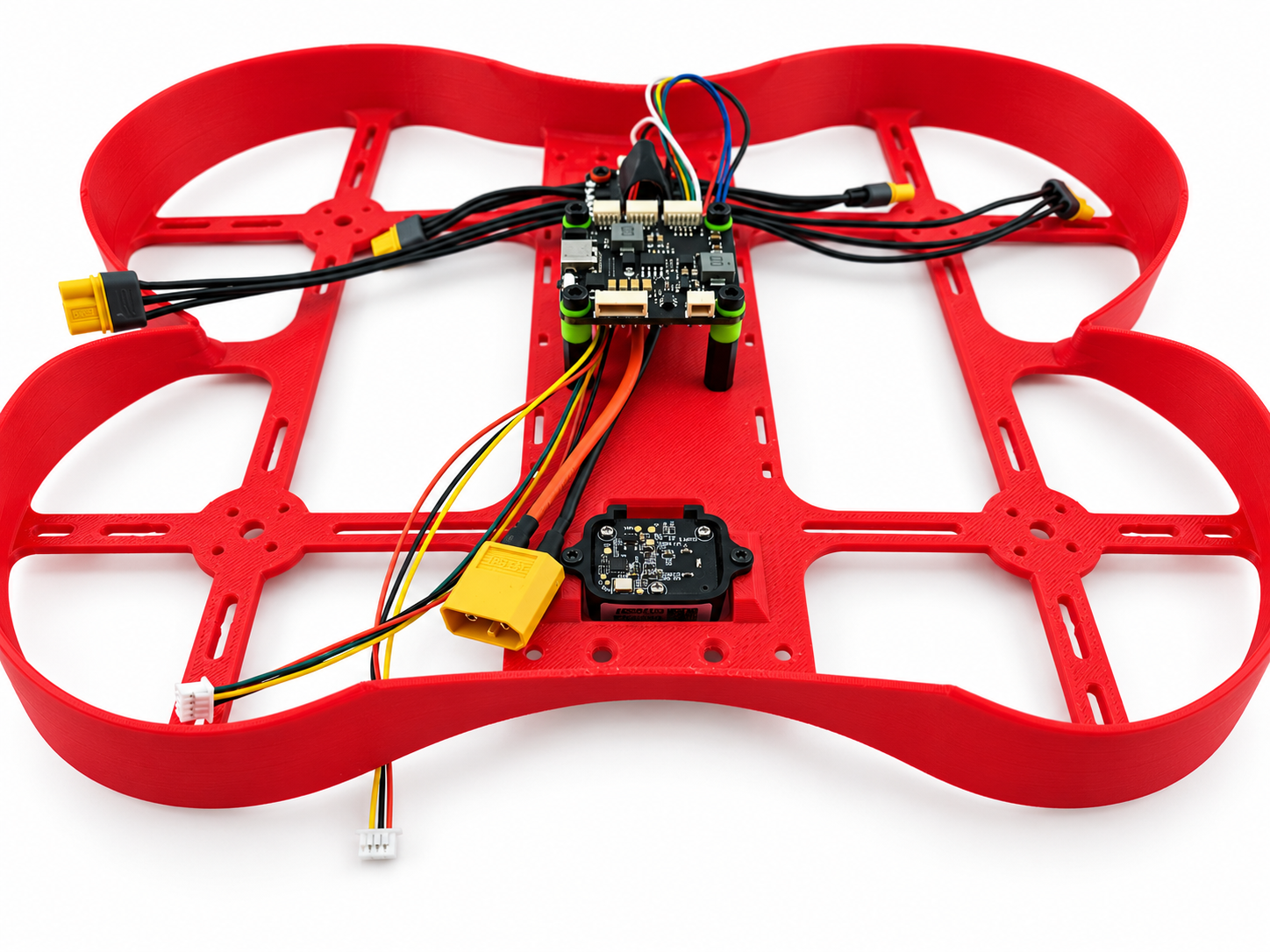

- Возьмите модуль лазерного высотомера и крепеж для него:
- Установите его таким образом, чтобы выход коннектора был направлен к центральной части корпусам:
Закрутите саморезами М2х12 в корпус:
¶ Установка двигателей и фиксация проводов

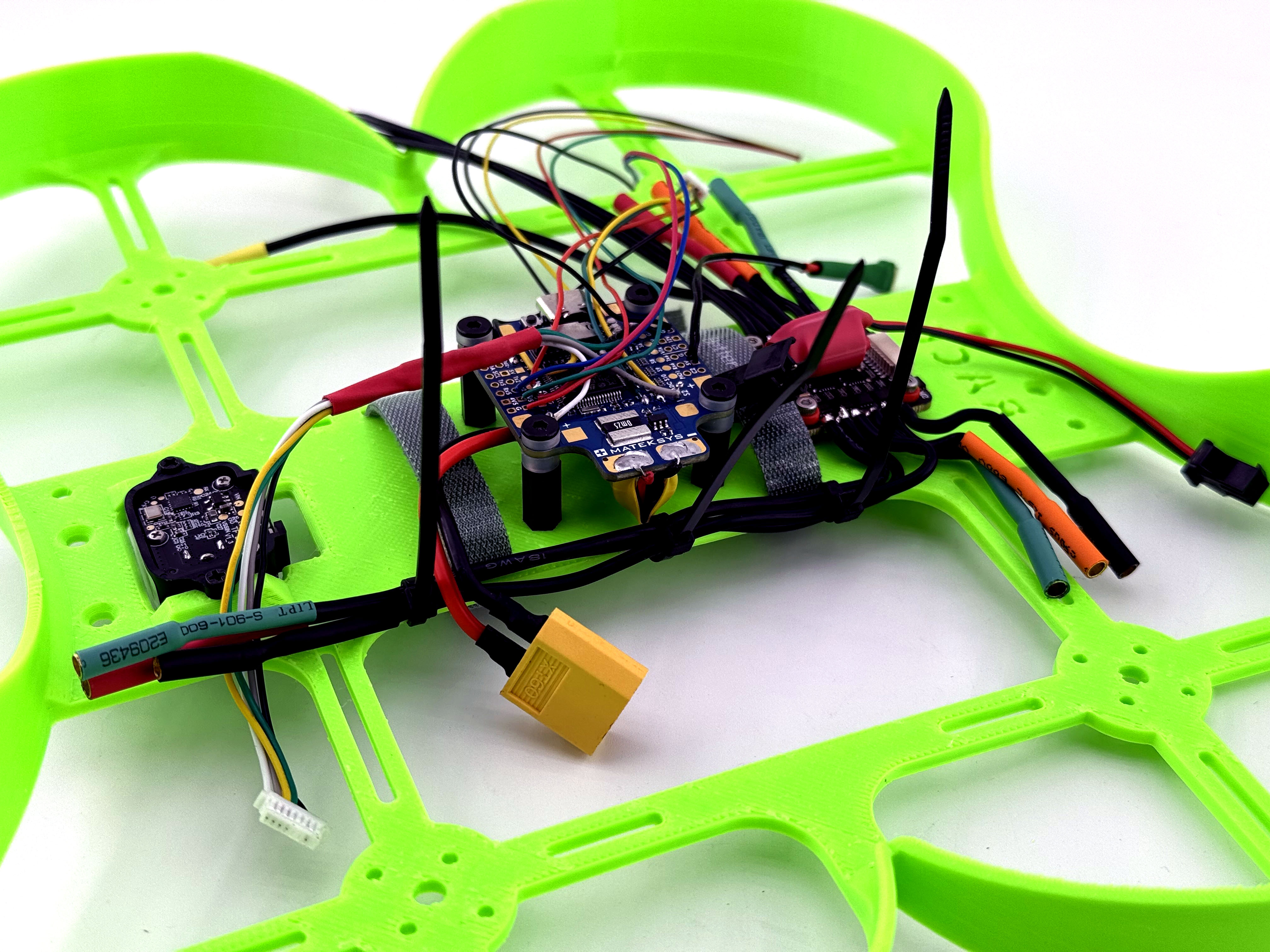

- Возьмите пластиковые стяжки и зафиксируйте длинные провода от регулятора оборотов таким образом:
Вид снизу:

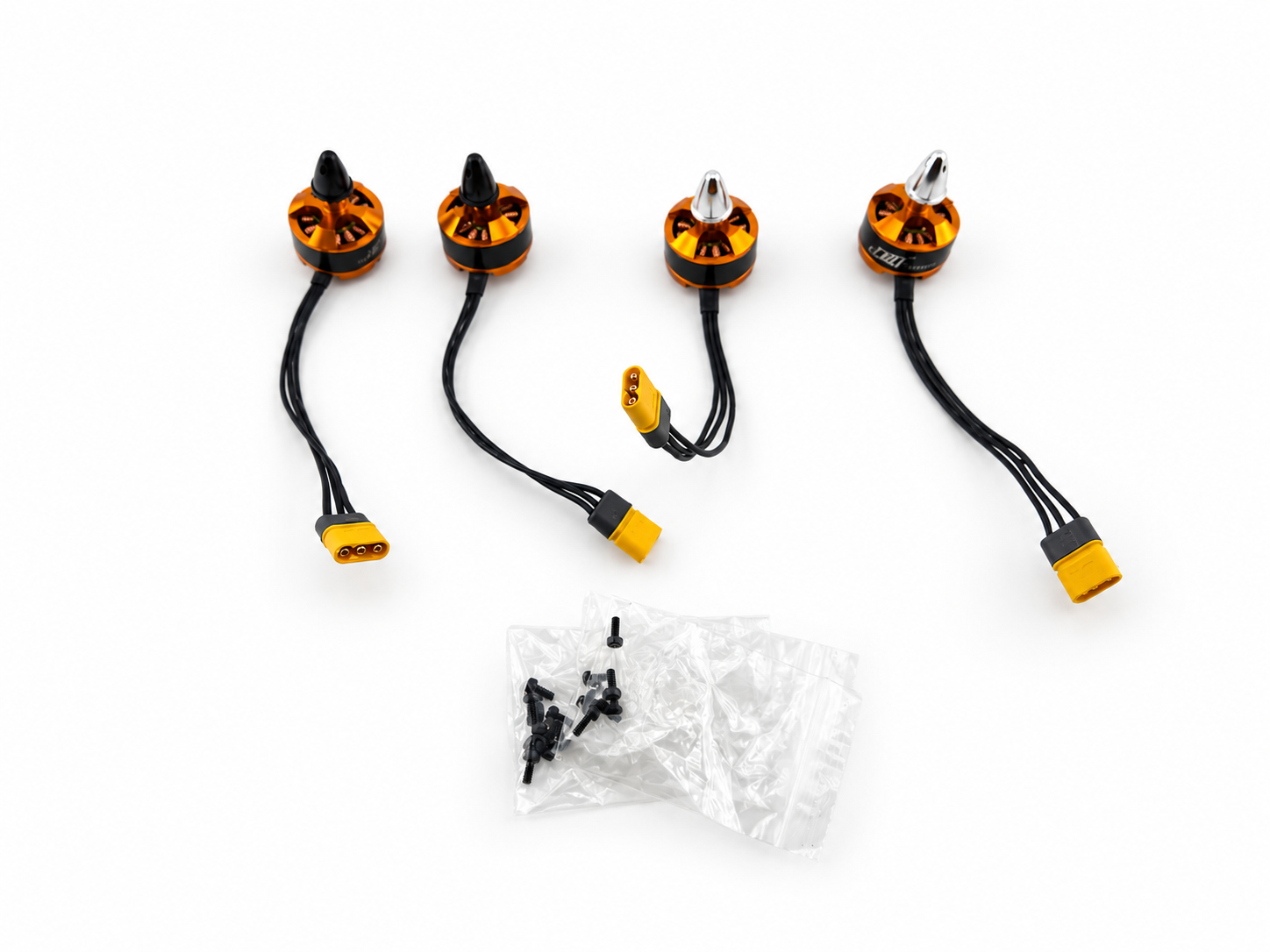

- Возьмите двигатели и крепежные болты М2х8 для них:

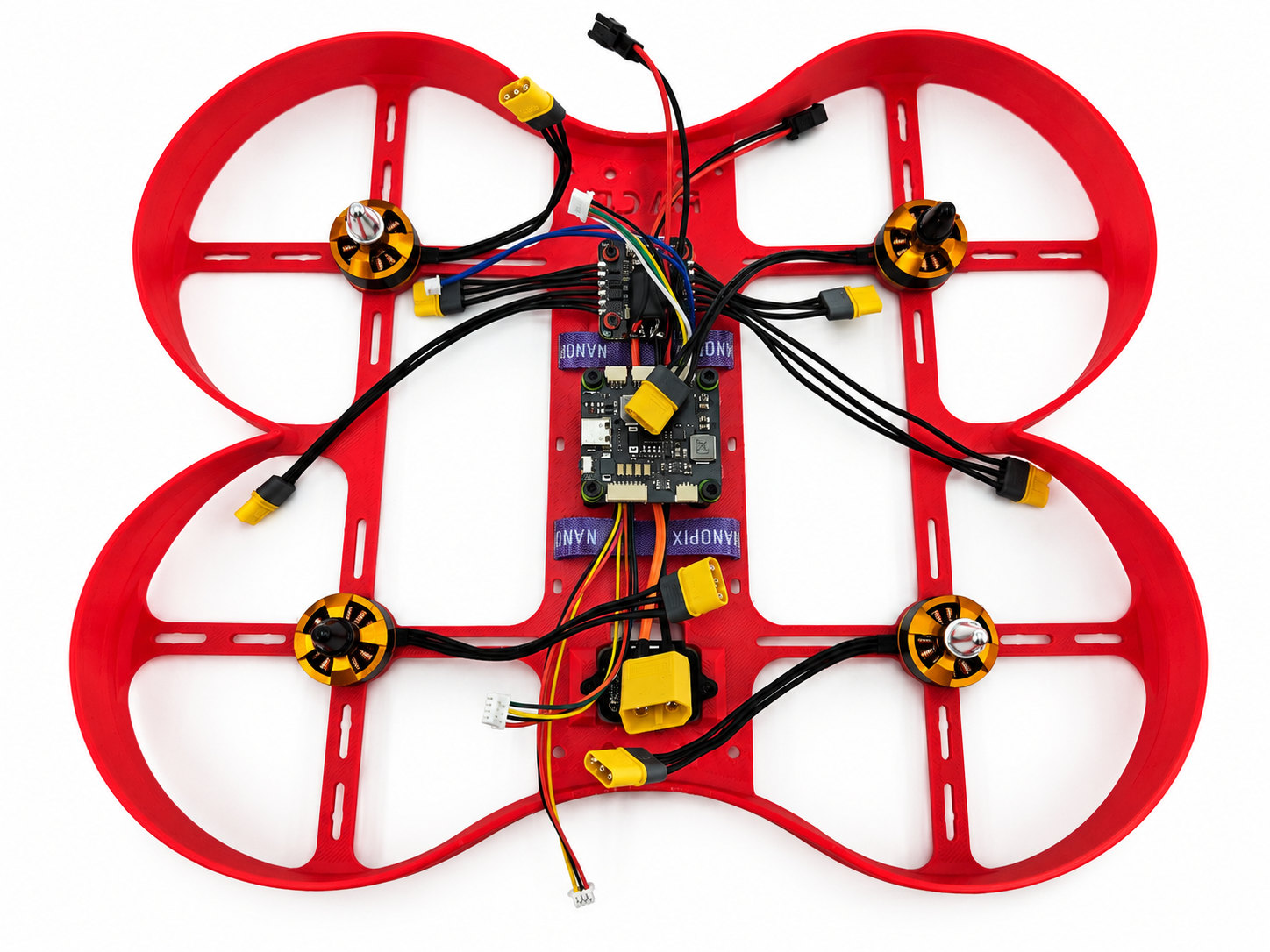

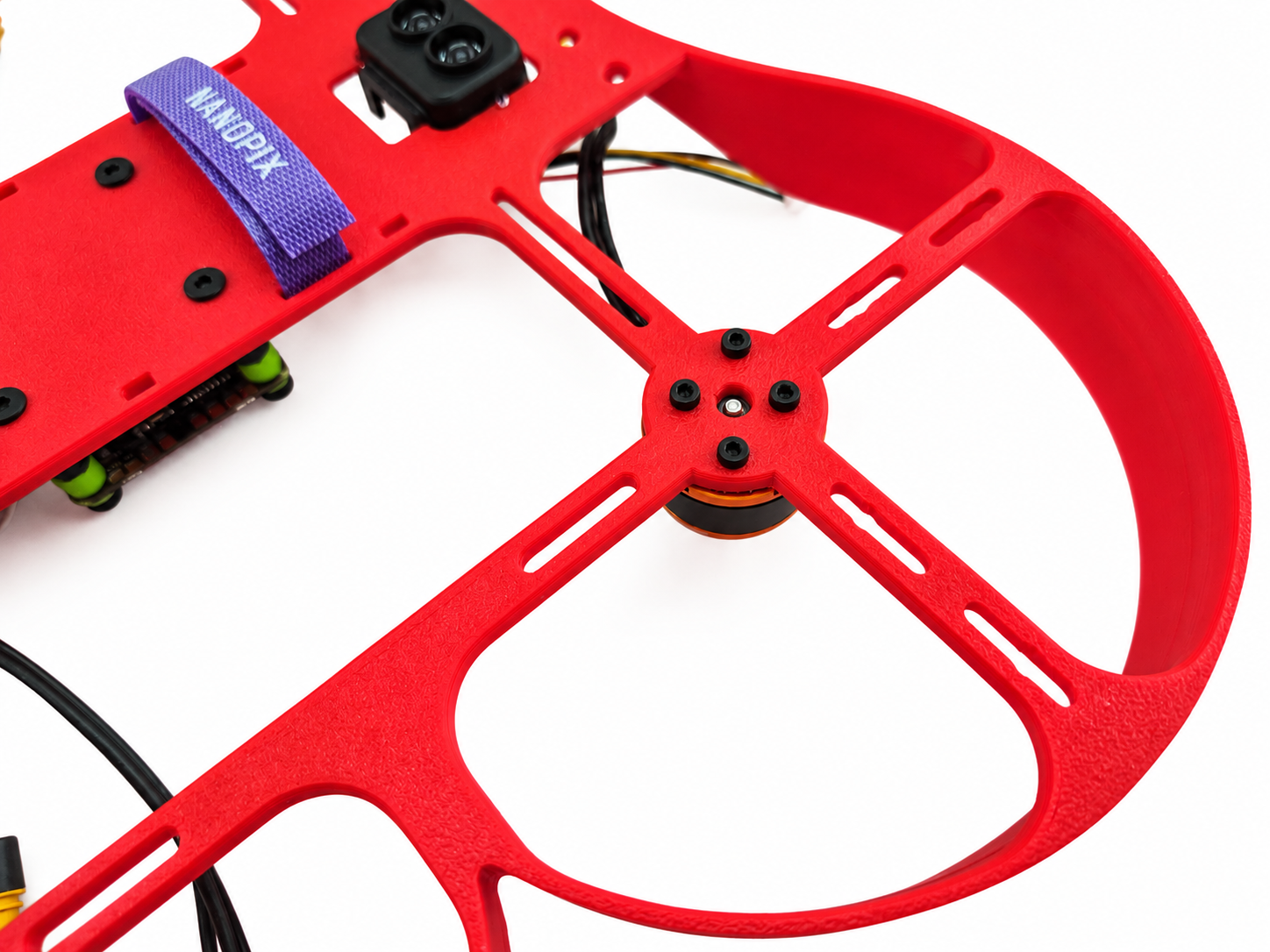

Расположите двигатели на дроне согласно картинки:
Обратите внимание на цвет гаек на моторах, моторы с одинаковыми гайками распологаются на одной диагонали.
Установите двигатели так, чтобы провод был направлен внутрь корпуса:
Прикрутите двигатели болтами М2:
После установки двигателей основа дрона Nanopix Race должна выглядеть так:
¶ Подключение двигателей

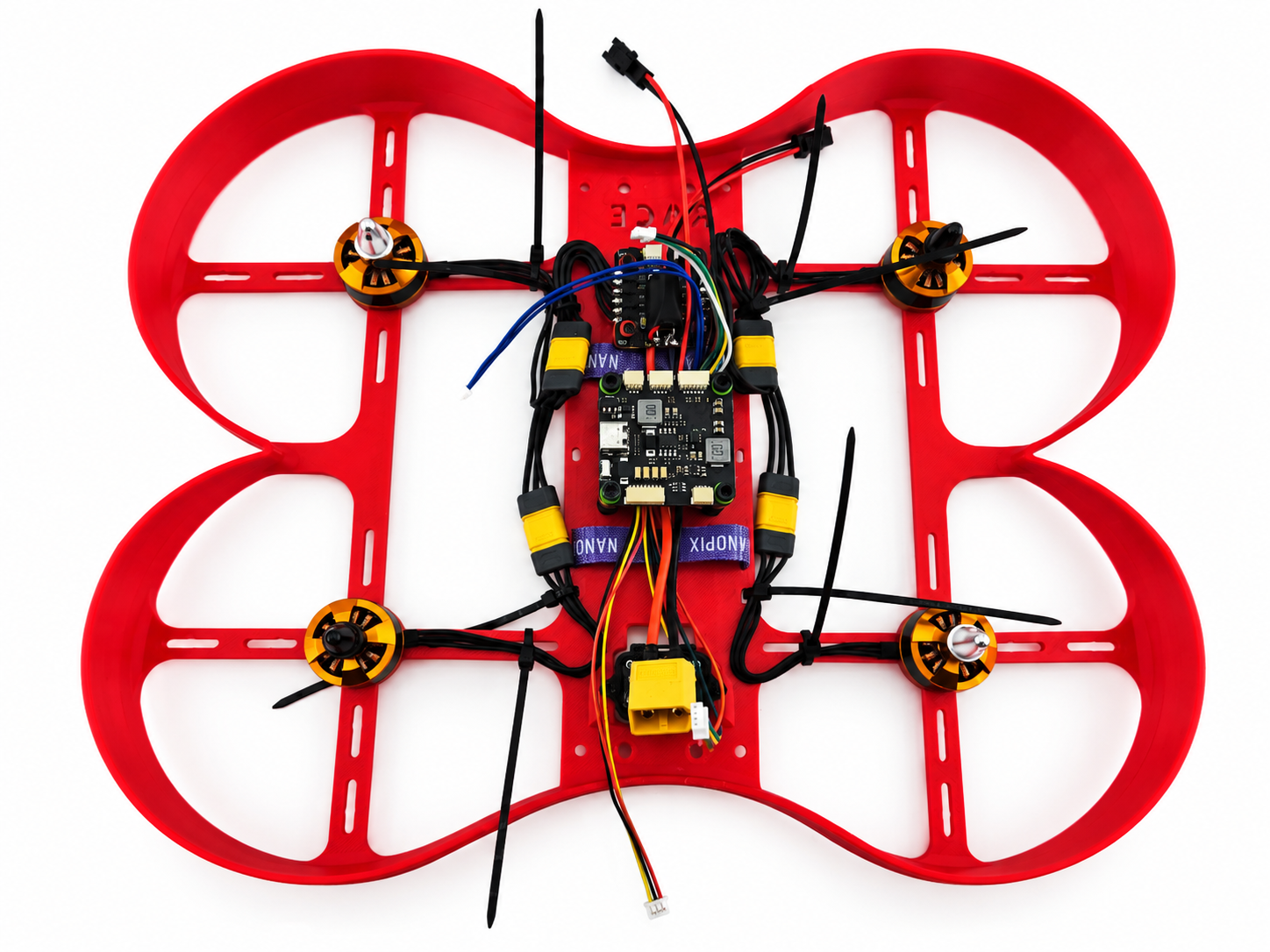

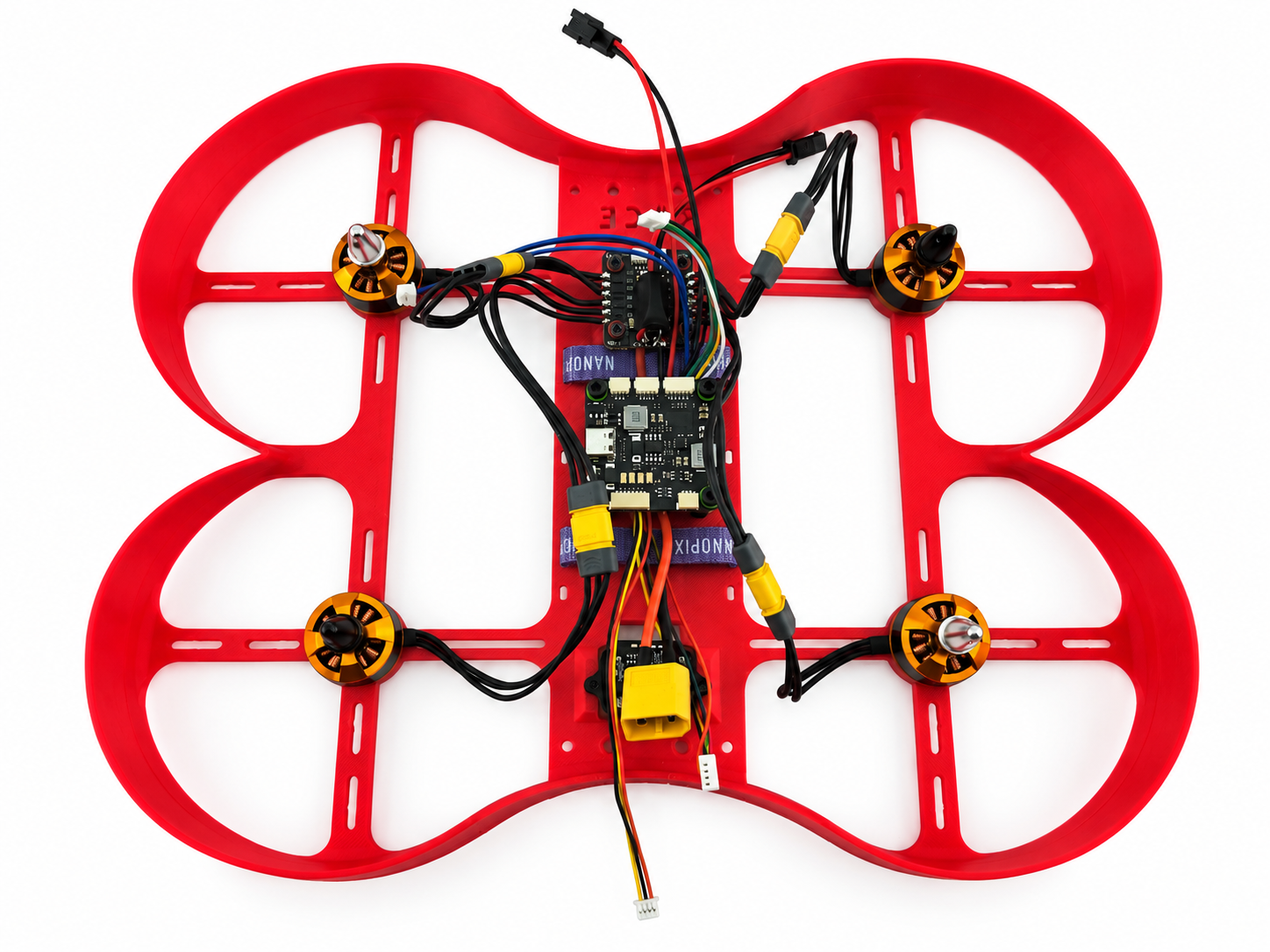

- Подключите двигатели NANOPIX Race в следующие коннекторы, выходящие из регулятора оборотов.
Зафиксируйте все провода к корпусу с помощью пластиковых стяжек.
¶ Продолжение сборки корпуса

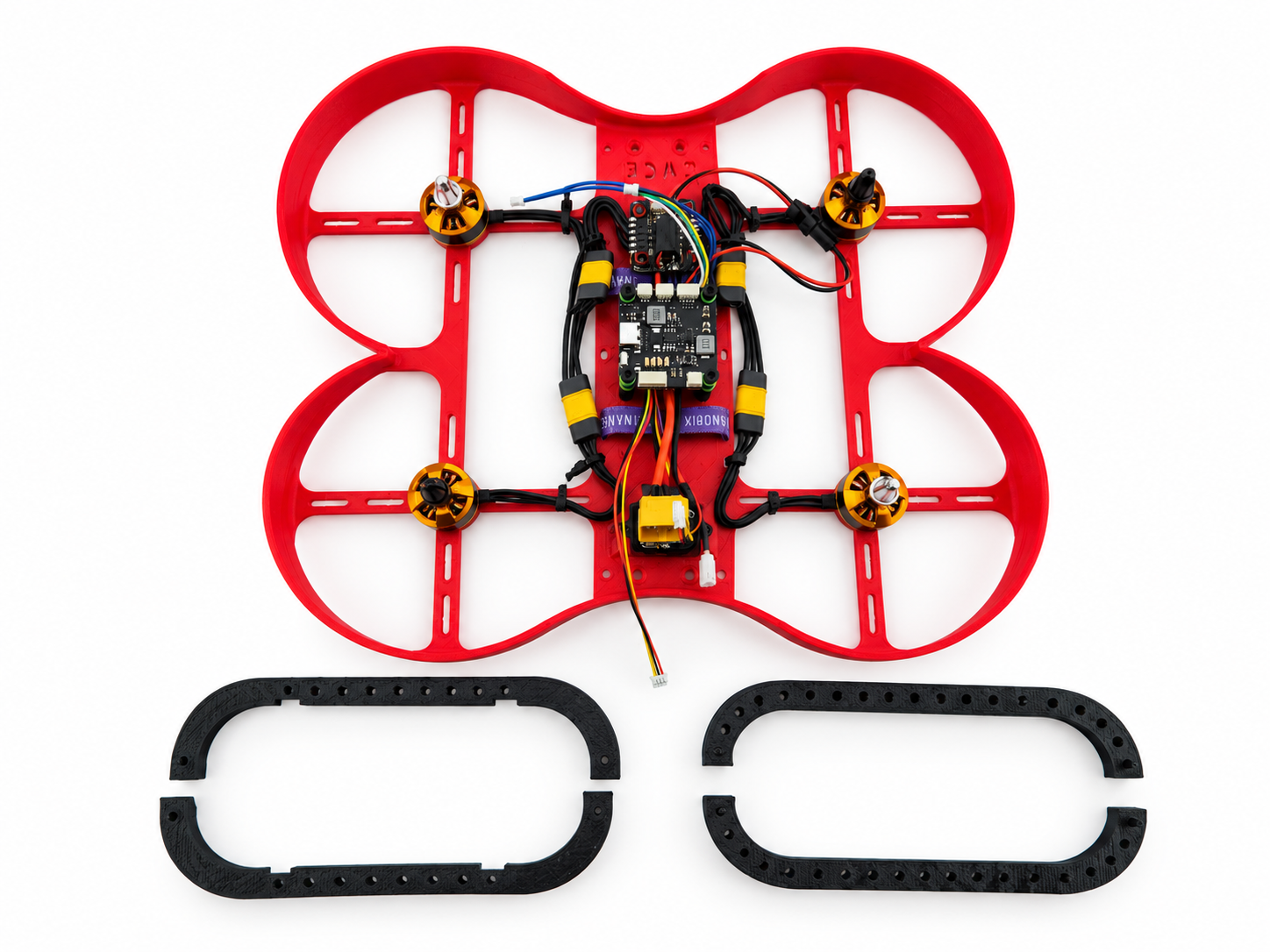

- Возьмите черные дуги, вам потребуются две пары. Одна пара на вернюю часть корпуса (без вырезов), вторая пара - на нижнюю часть (с вырезами).

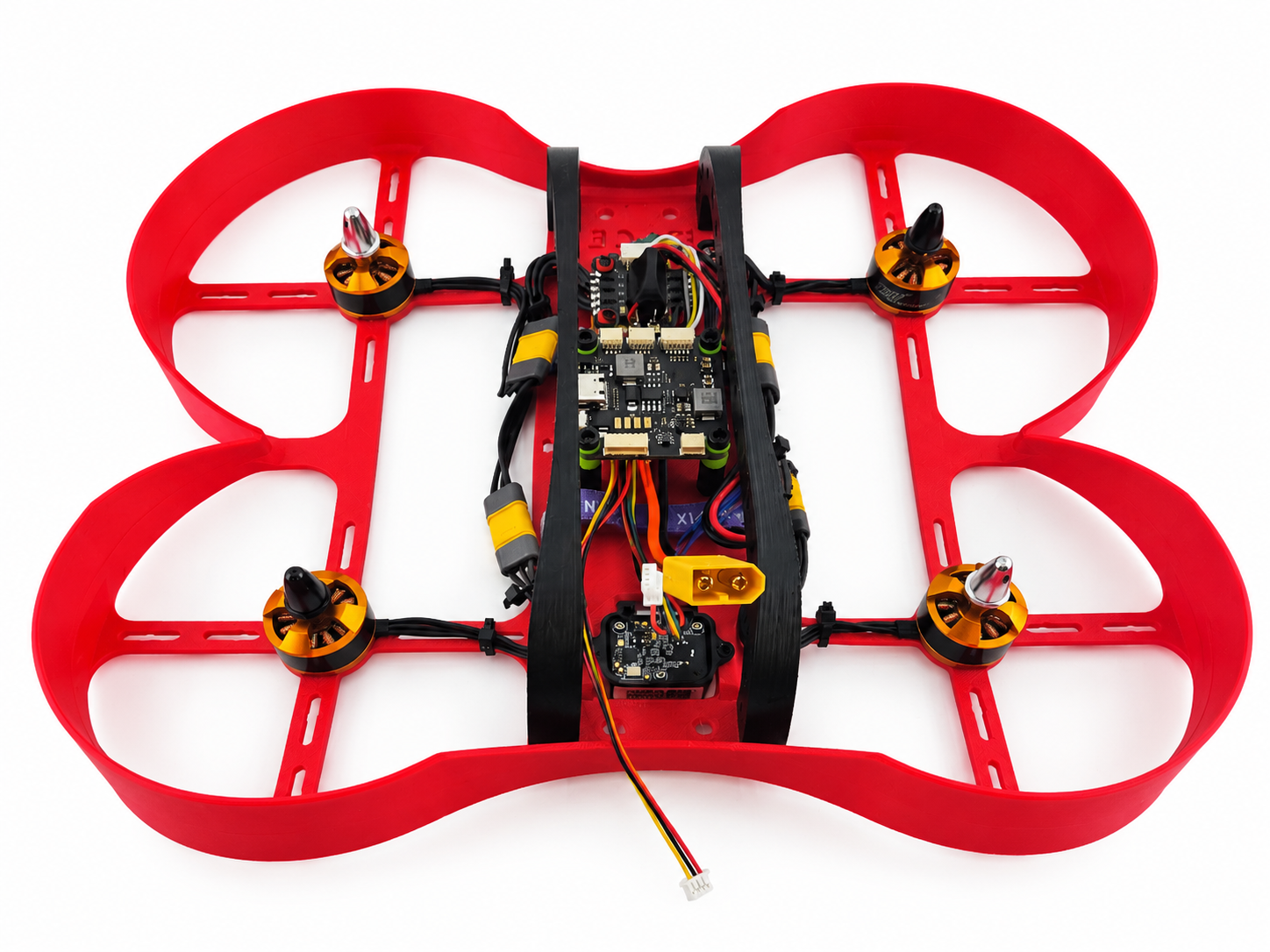

Установите верхние дуги и прикрутите саморезами М3х12 (по 2 шт на дугу):

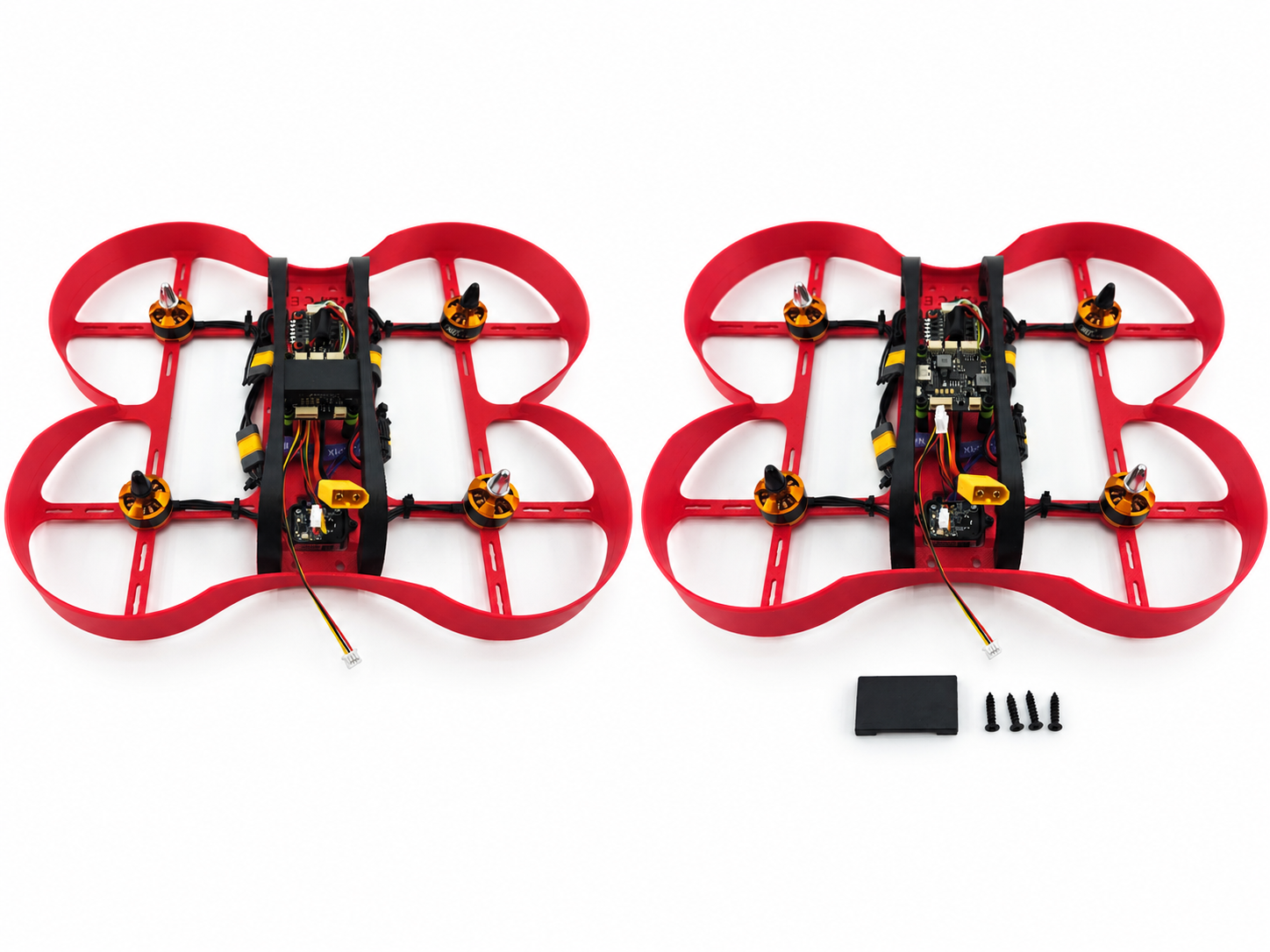

- установите перемычку между верхними дугами:
- Аналогично установите две нижние дуги:

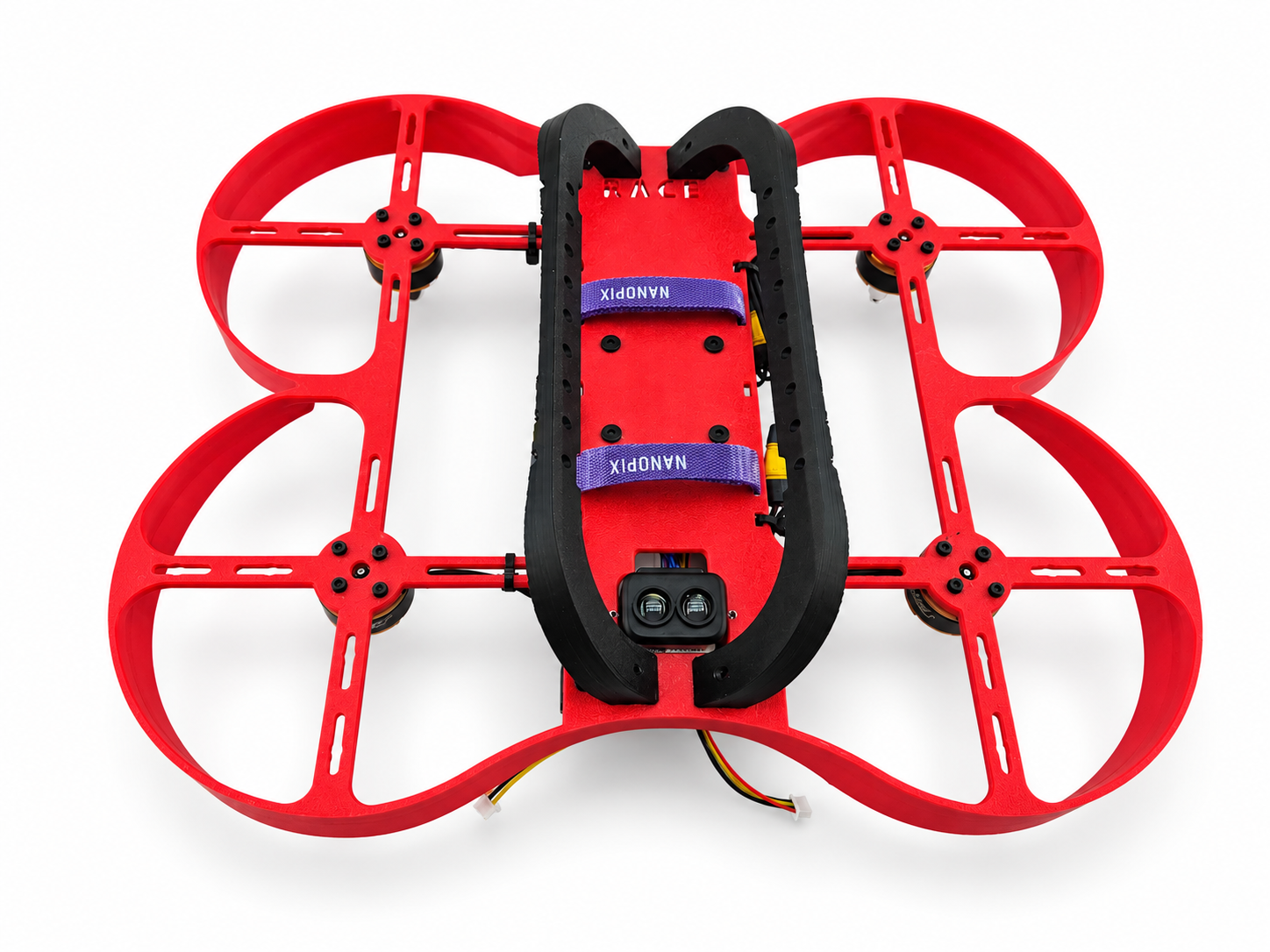

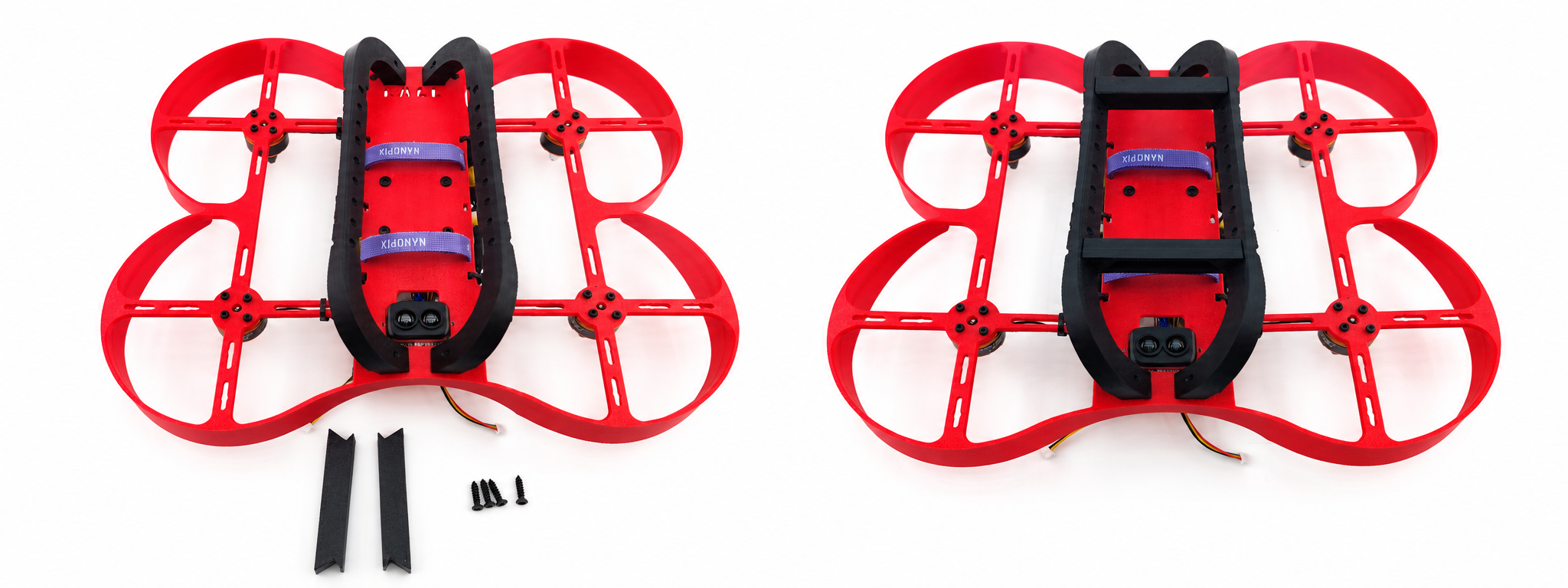

- Нижние дуги соедините двумя перемычками и закрутите их саморезами М3х12 (по 2 шт на каждый соединитель):
Ура, основные компоненты корпуса собраны! Теперь перейдем к деталям.
