¶ Подготовьте компоненты

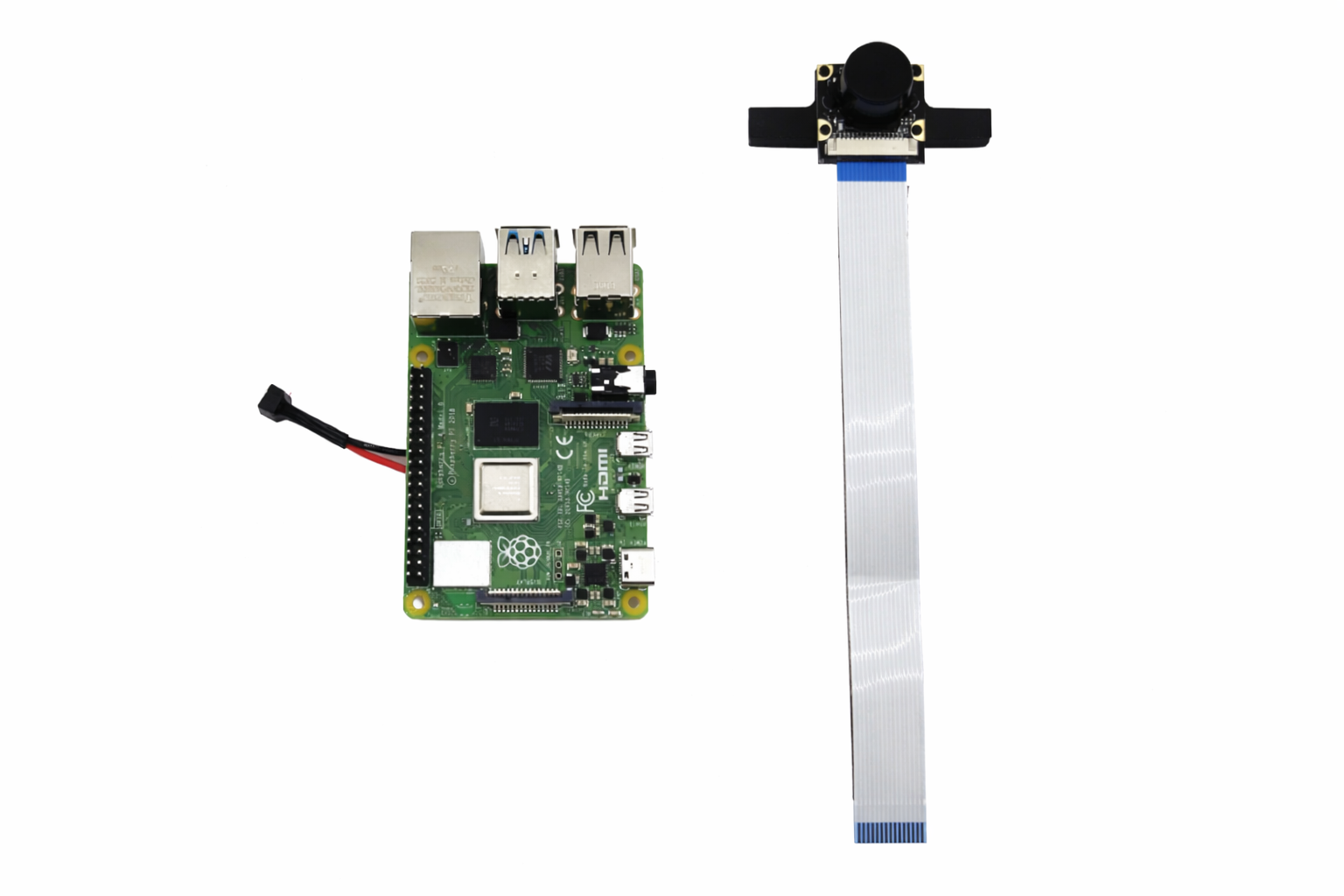

Вам понадобится комплект цифровой видеосистемы
Если его нет в вашей комплектации дрона - его всегда можно приобрести в нашем магазине: цифровая видеосистема для Maxi
Для запуска системы вам так-же потребуется MicroSD карта объемом не менее 16ГБ (не входит в комплект) для записи образа операционной системы.
¶ Подключение шлейфа цифровой камеры
Возьмите шлейф камеры и одноплатный компьютер и установите шлейф в разъем правильной стороной.

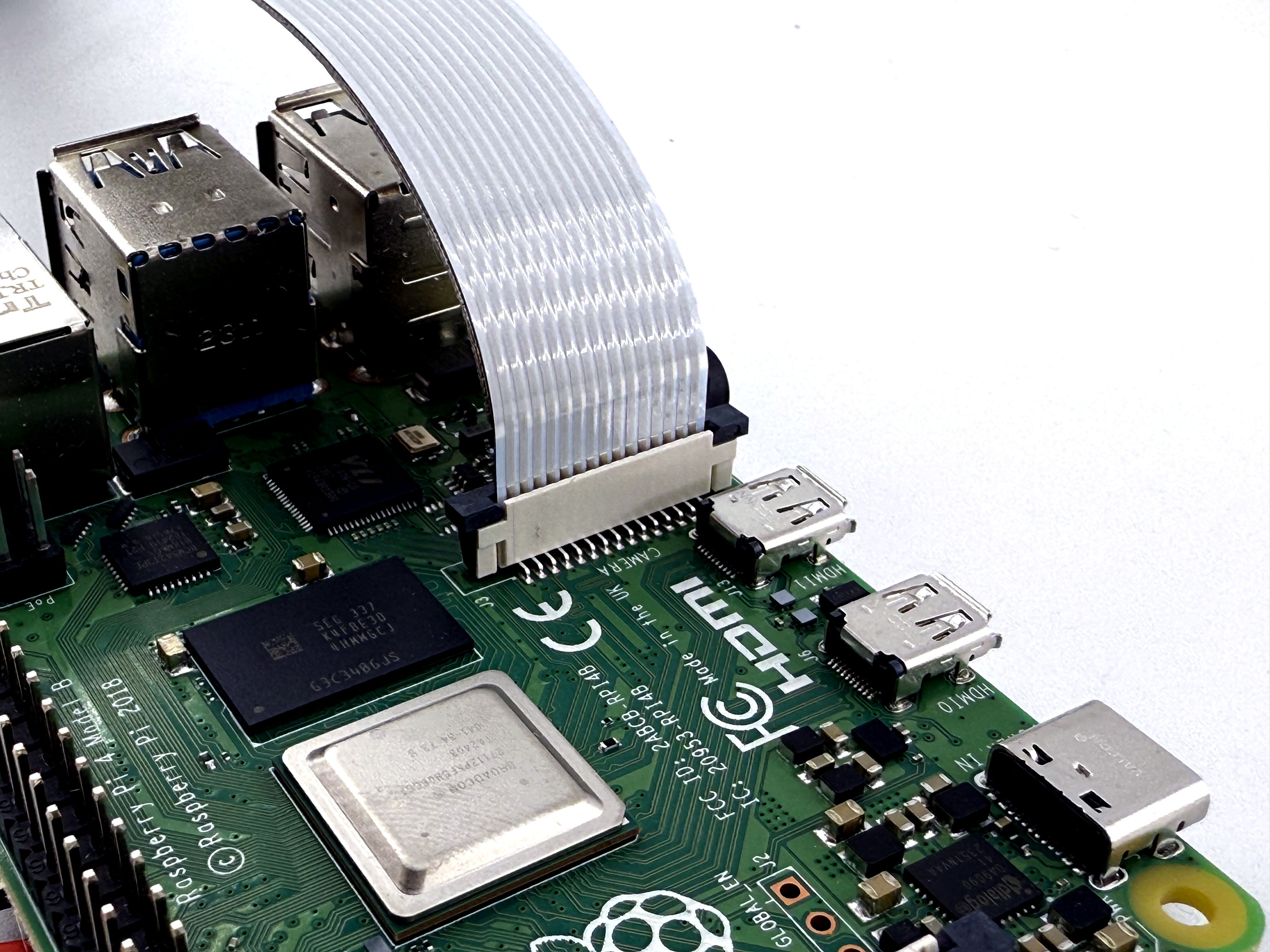

Сторона установки шлейфа обязательно должна быть такой, как показано на фотографии (металлизированными контактами направить в сторону коннекторов HDMI):

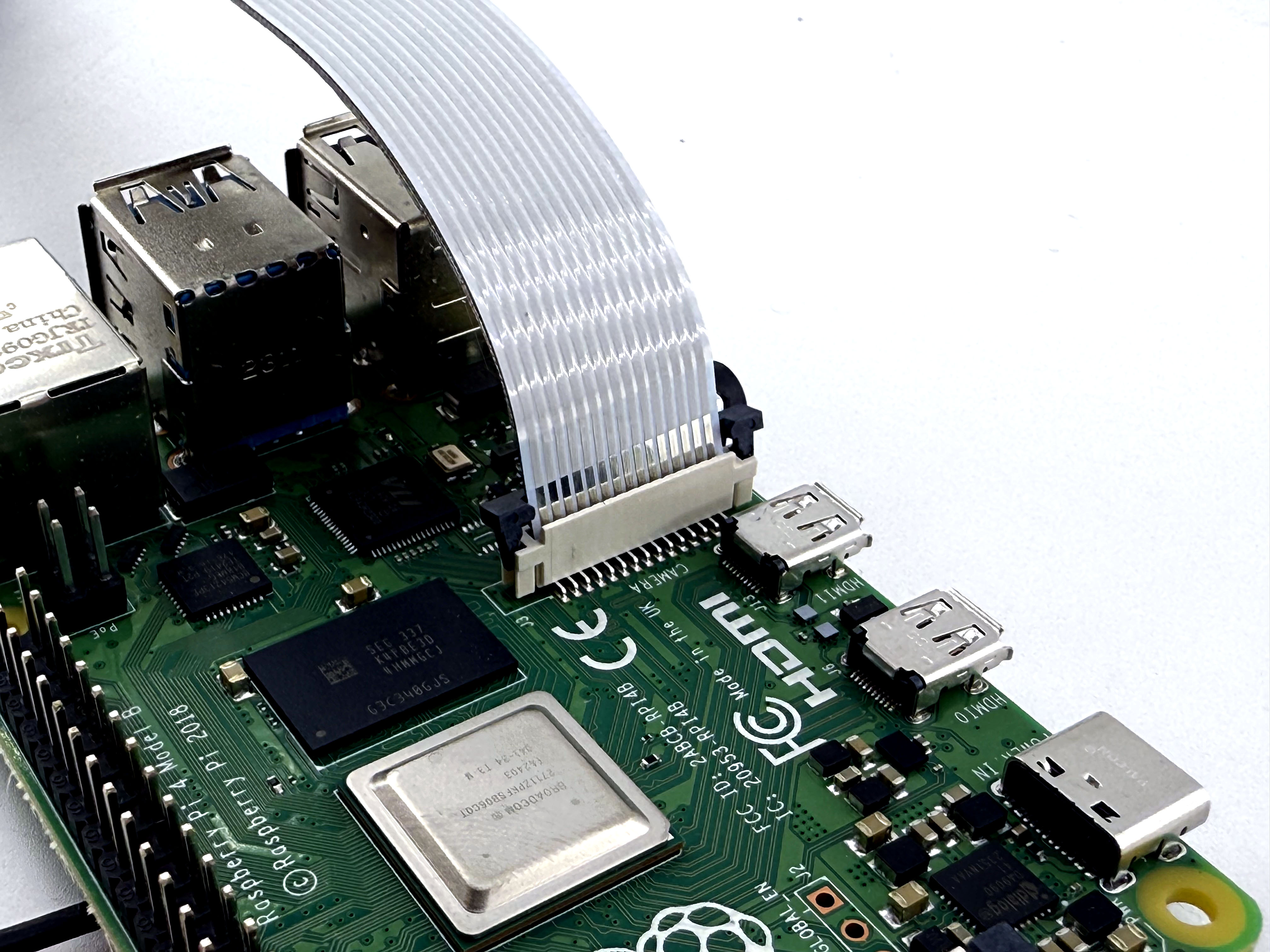

Затем вставьте его до упора:

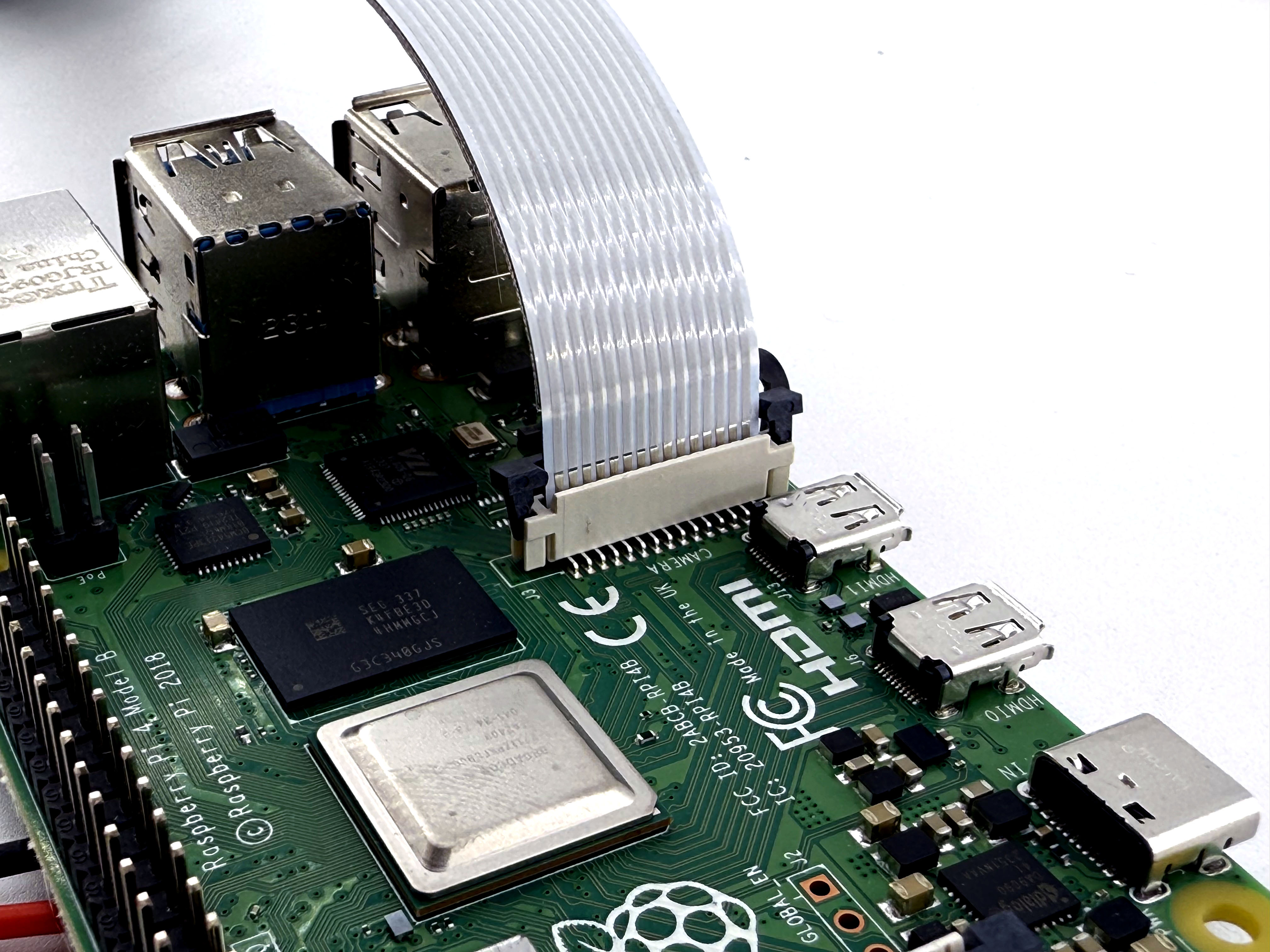

Далее зажмите его пластиковым фиксатором:
¶ Установка одноплатного ПК в корпус NANOPIX Maxi

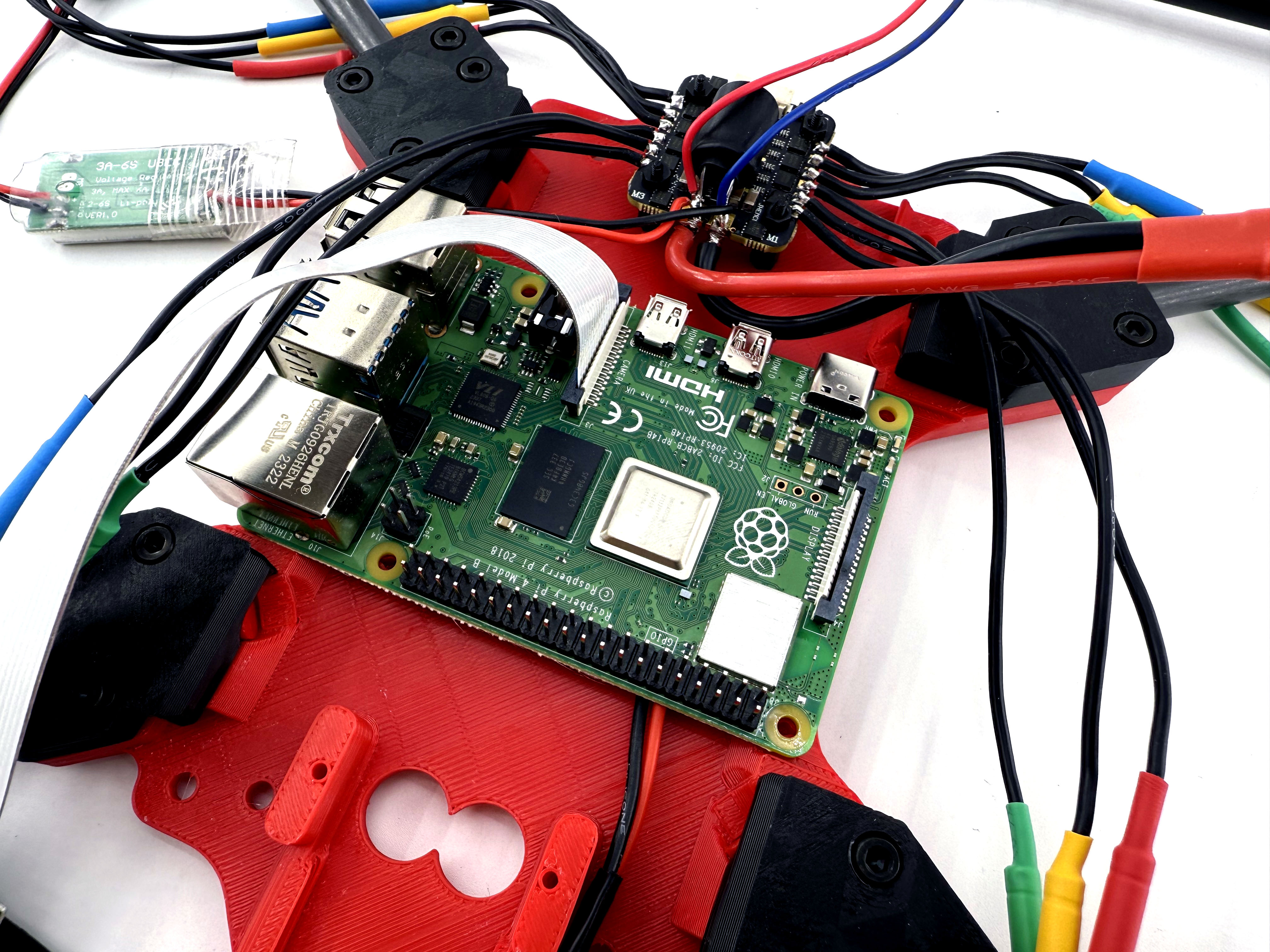

Установите одноплатный ПК следующим образом:

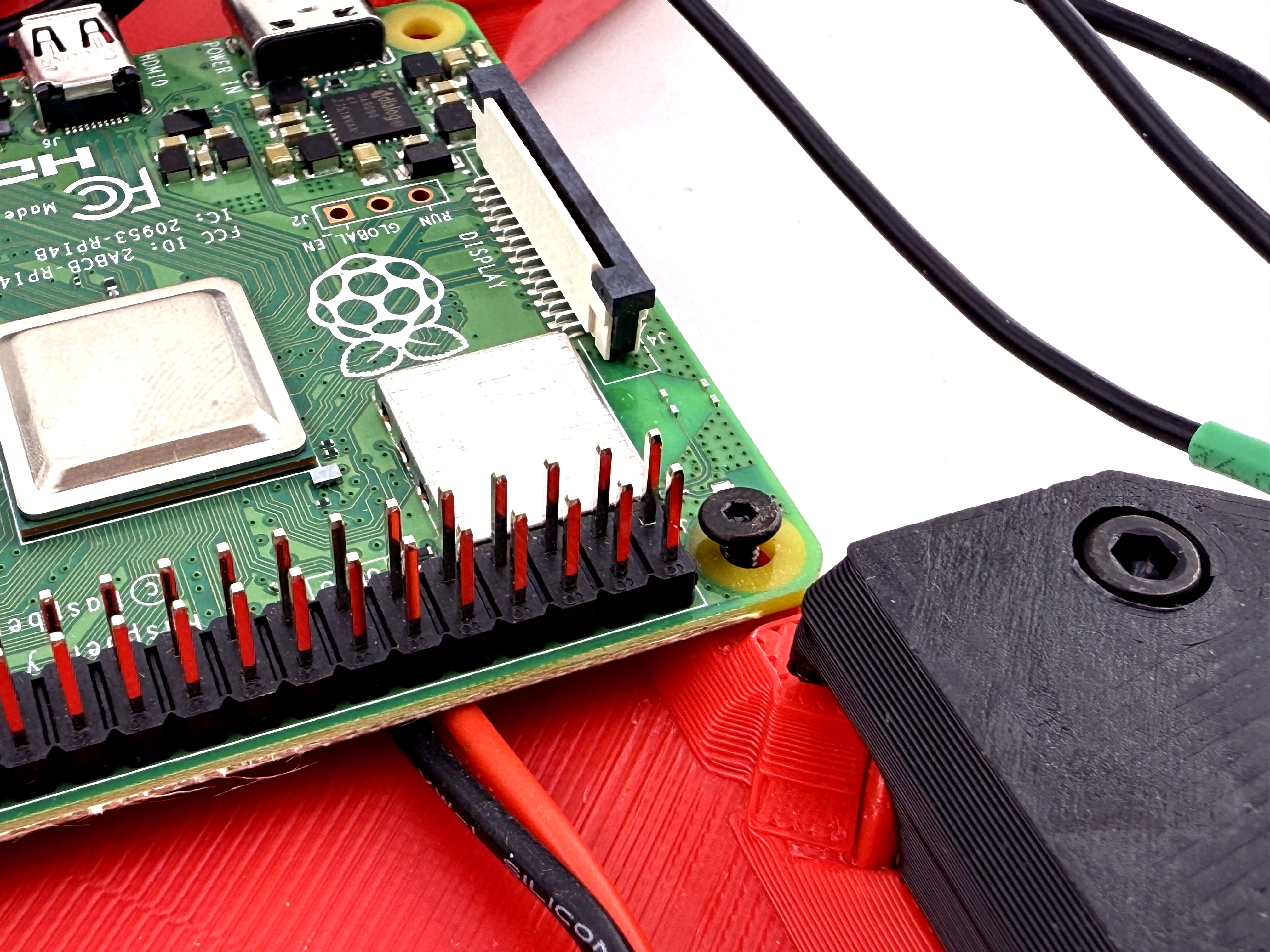

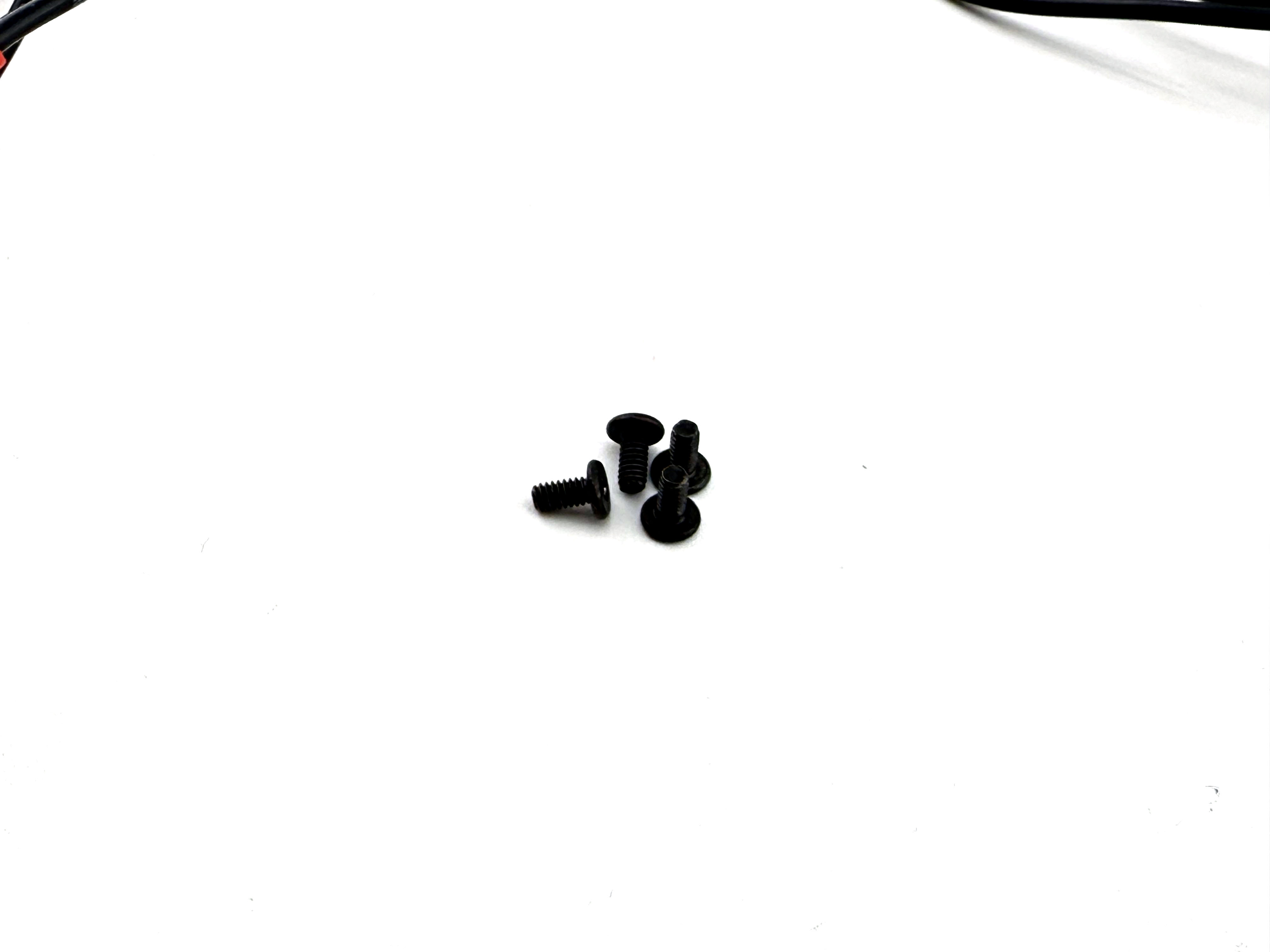

Далее возьмите крепеж из комплекта поставки и прикрутите 4 винта в крепежные отверстия платы:

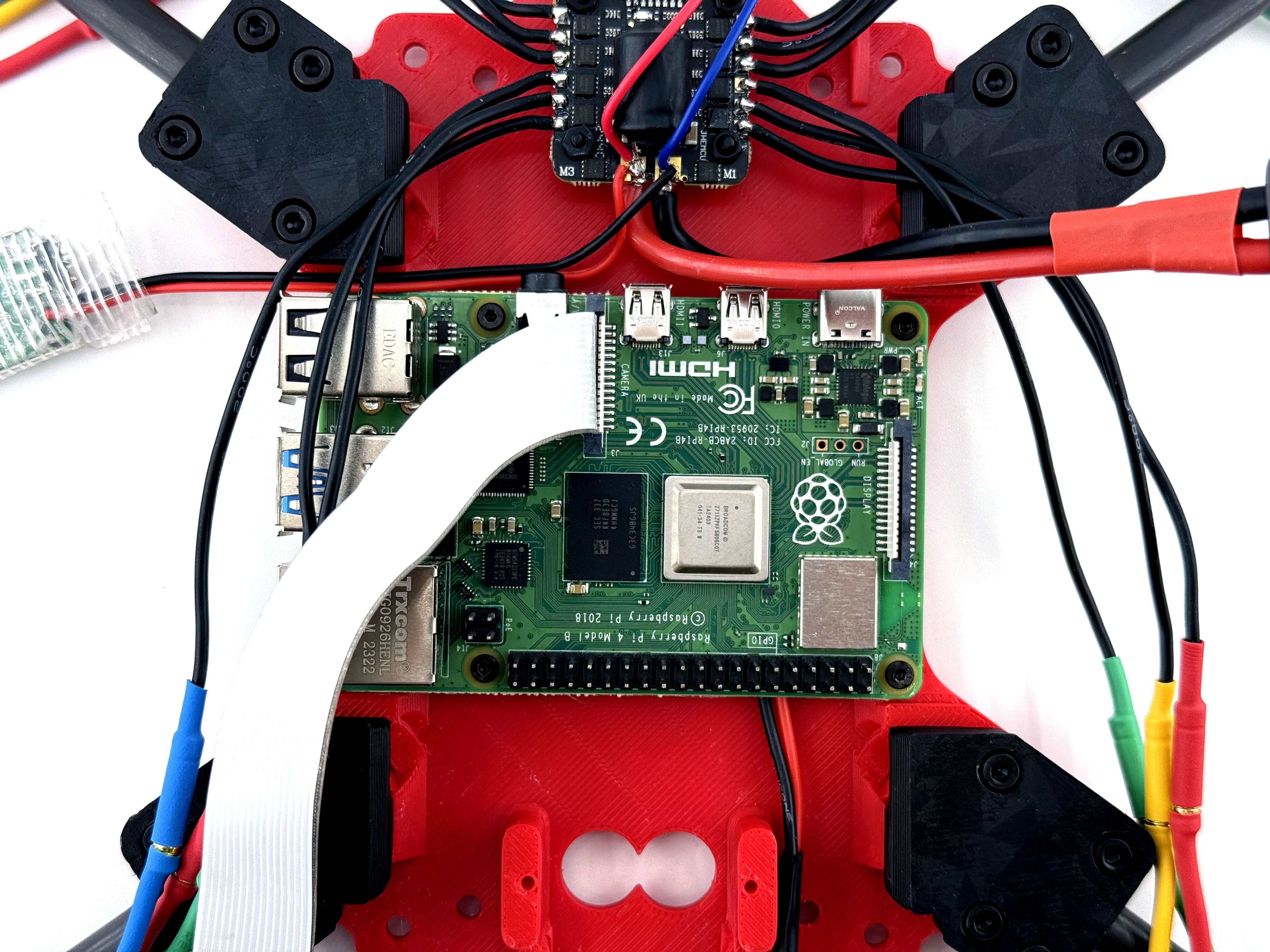

После выполнения данных шагов вы получите такой результат:
