¶ Инструкция по прокладке проводов и их фиксации
Фиксацию и корректное расположение проводов в первую очередь необходимо провести для того, чтобы они не попали в область вращения винтов при полете. Это самый важный момент, в котором вам нужно убедиться и всё перепроверить перед полетом.
¶ Провода двигателей: прокладка и фиксация

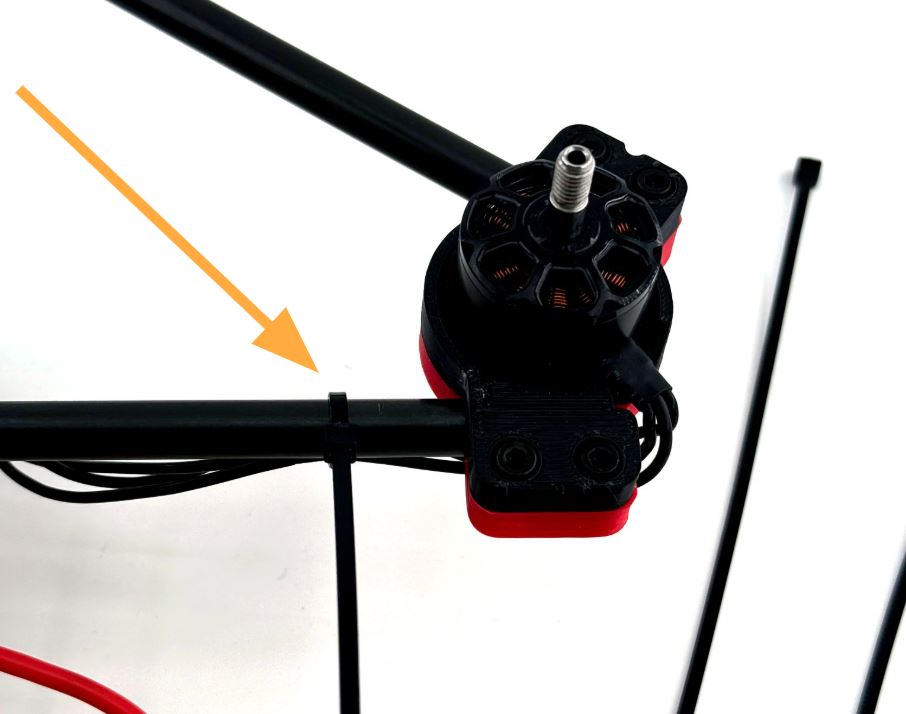

Проведите провода двигателя с нижней стороны и закрепите стяжкой к лучу (карбоновой трубке) следующим образом:

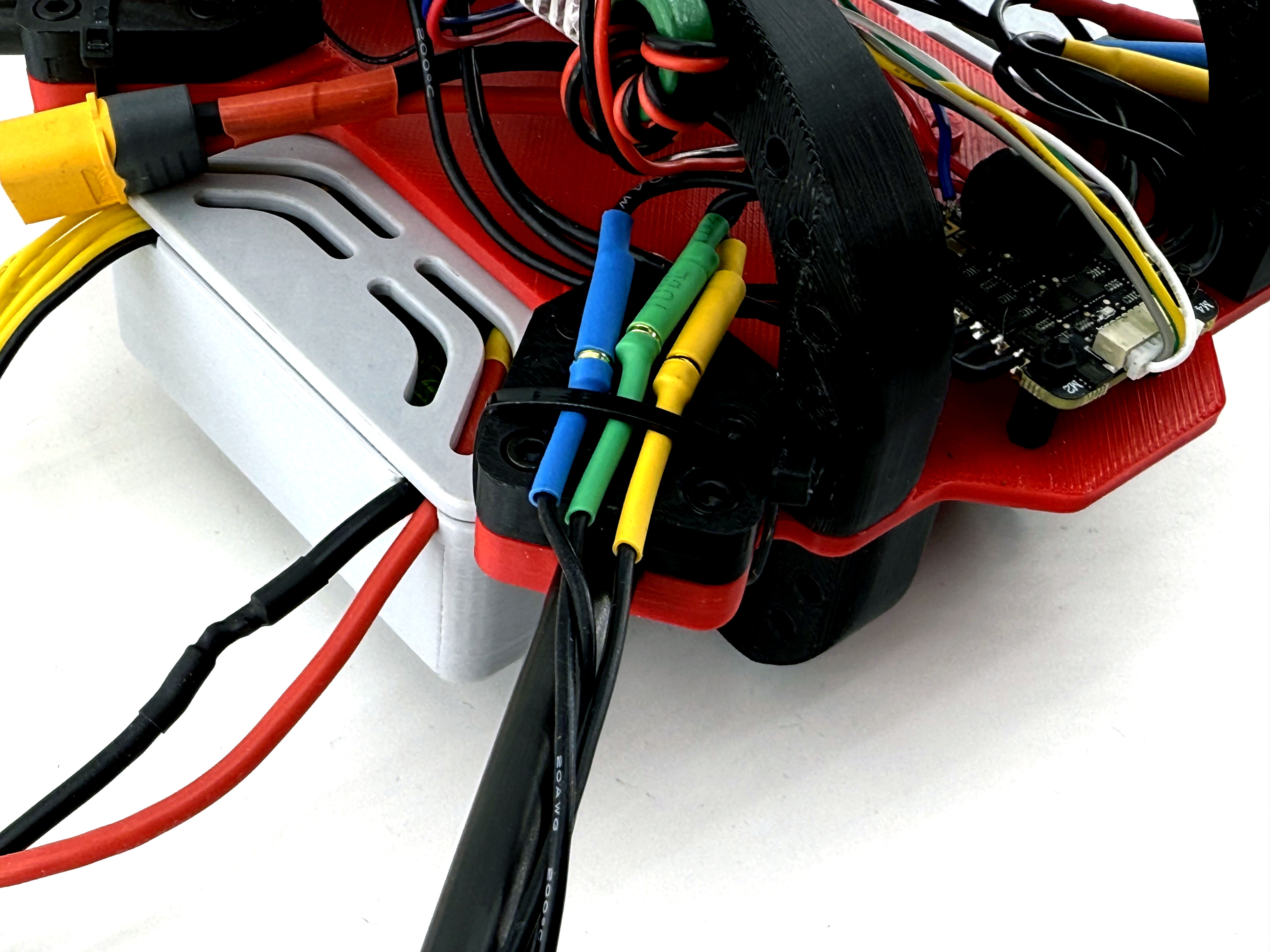

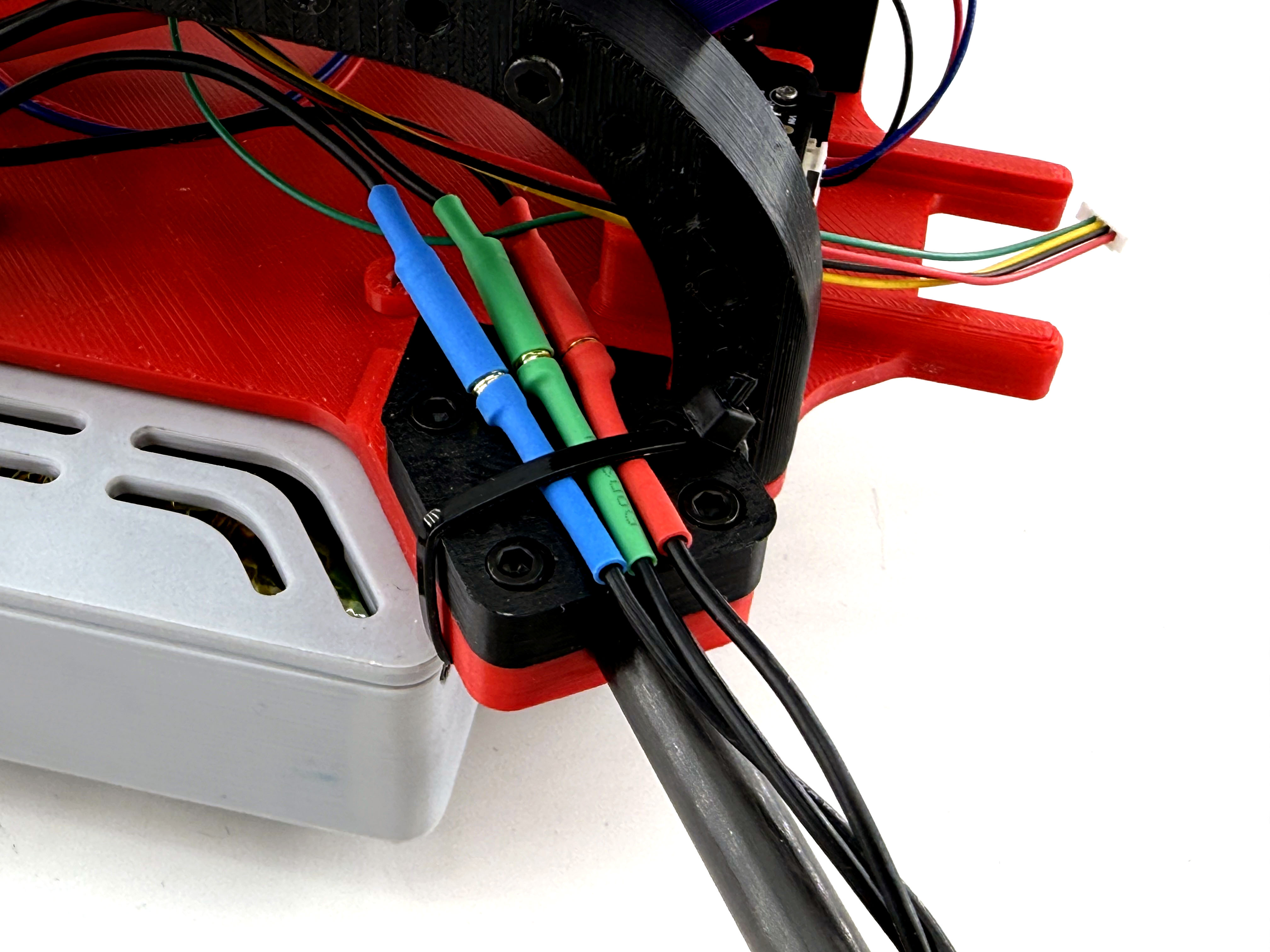

Далее проведите их на верхнюю часть коннектора луча к корпусу:

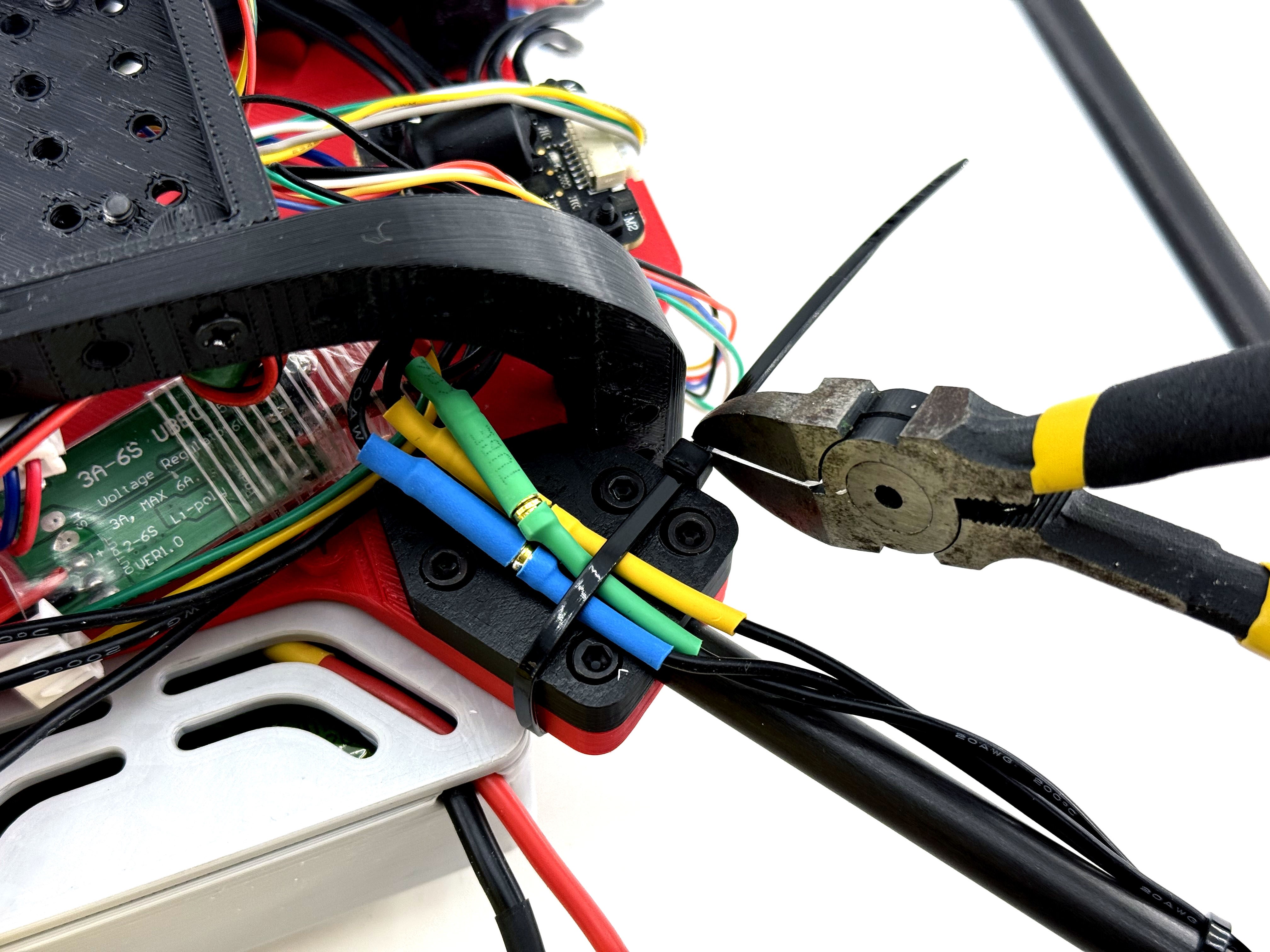

Не забывайте отрезать лишние окончания стяжек!

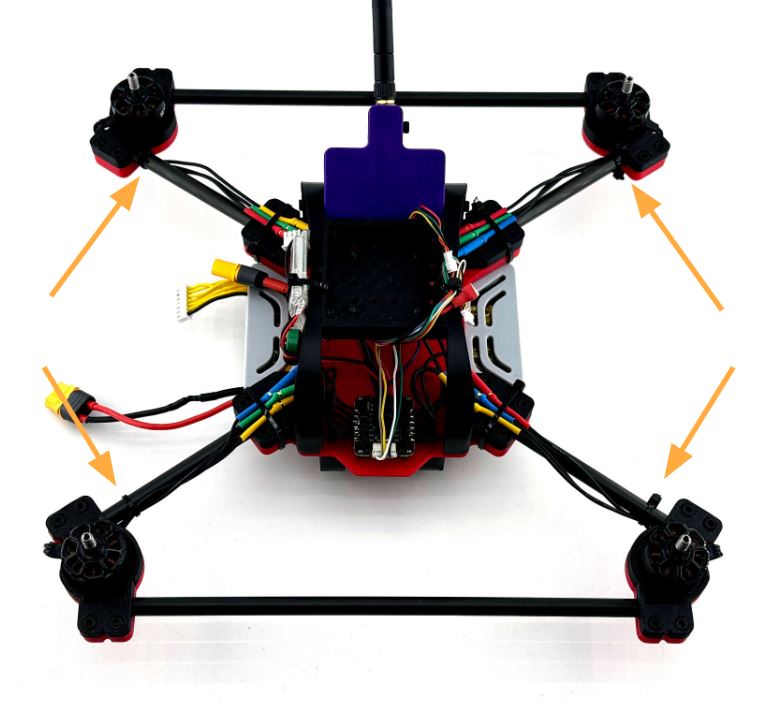

Аналогично проделайте для всех 4-х двигателей:
¶ Провода модулей

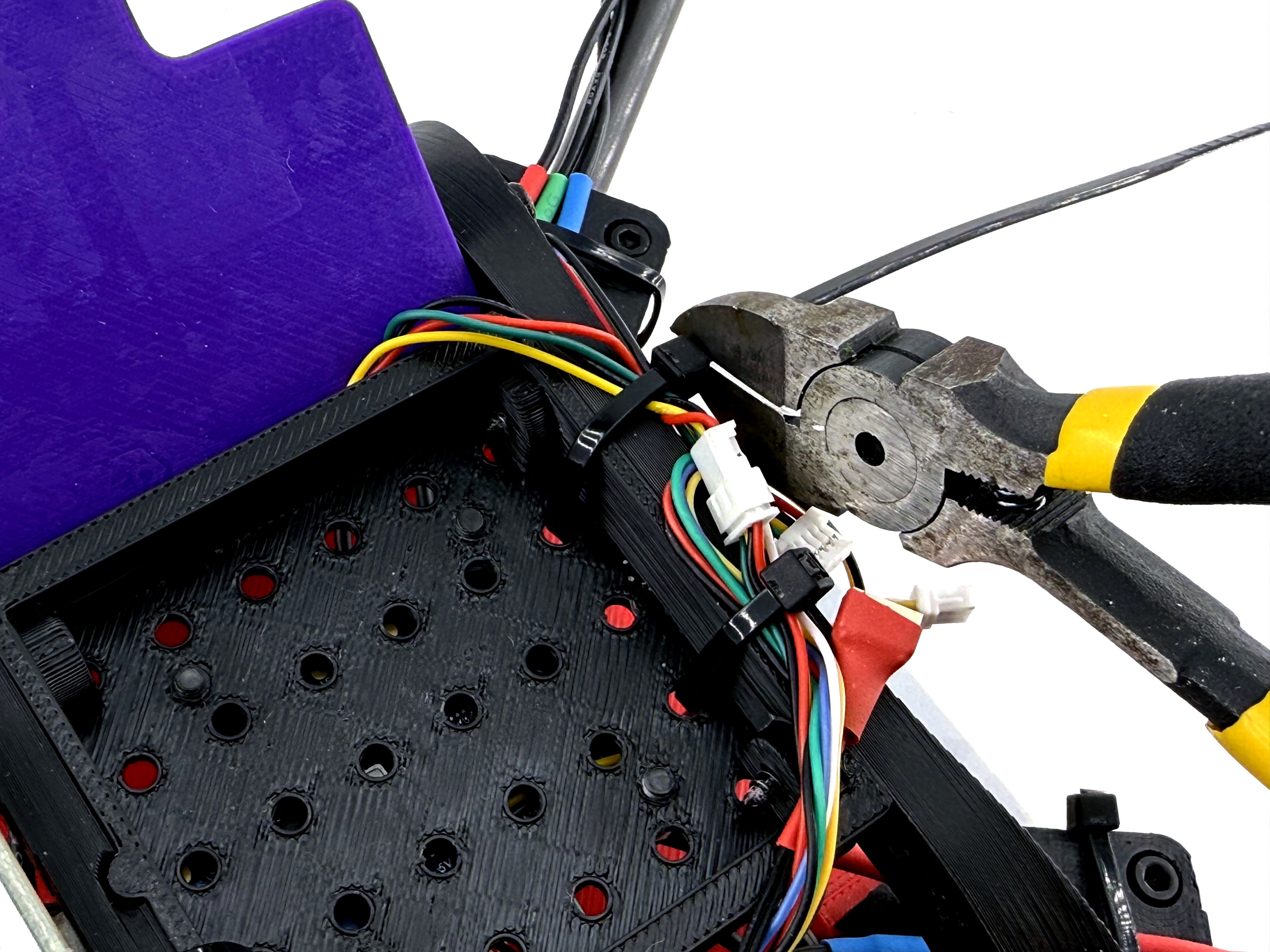

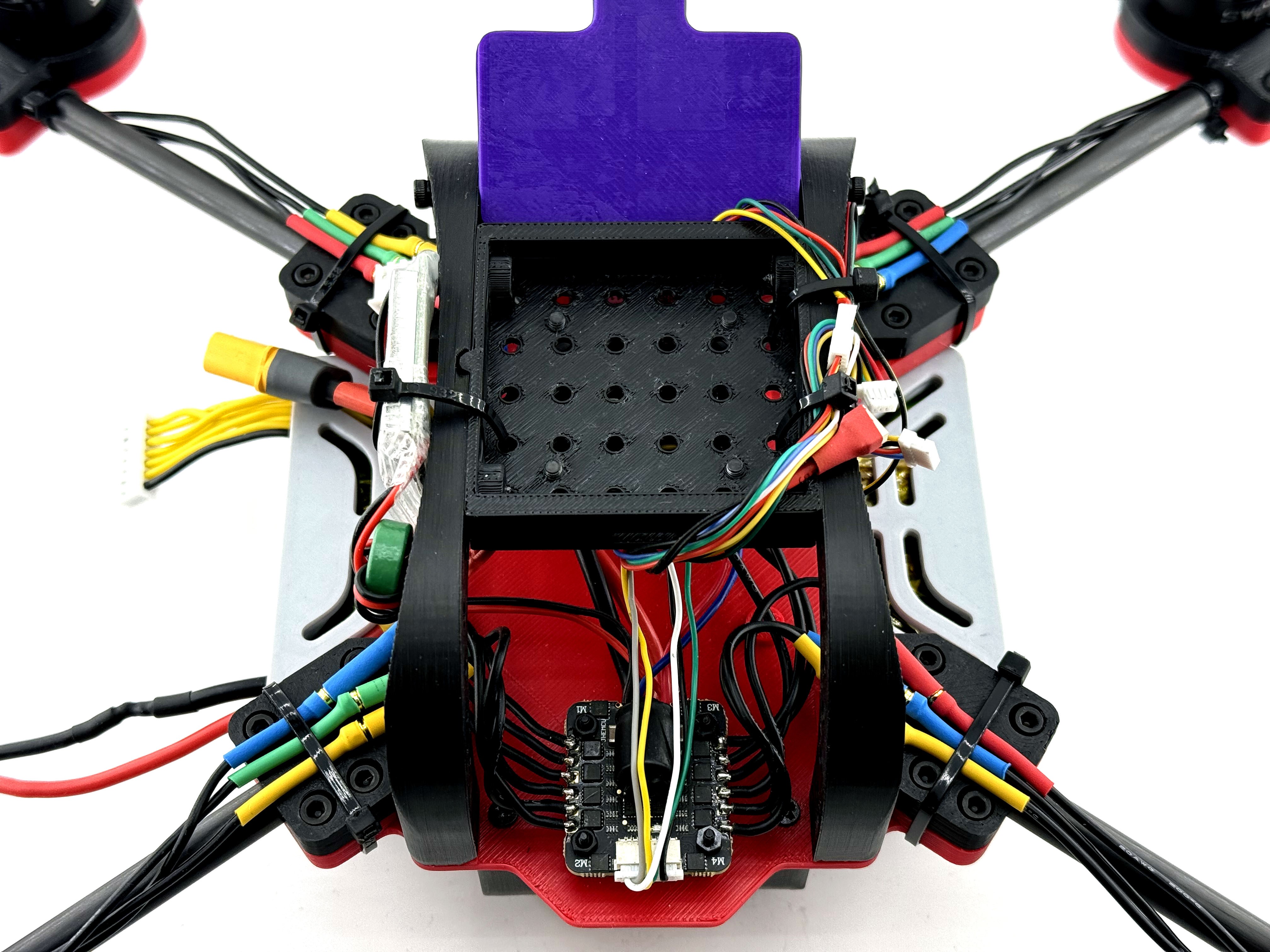

Если у вас остаются неиспользованные провода, идущие от полетного контроллера или регулятора оборотов (зависит от опций, которые вы используете с дроном: цифровое видео, аналоговая FPV камера и другие) - зафиксируйте их стяжками так, чтобы они не могли помешать вращению винтов в процессе полета:
