¶ Установка FPV камеры на дрон Nanopix Maxi

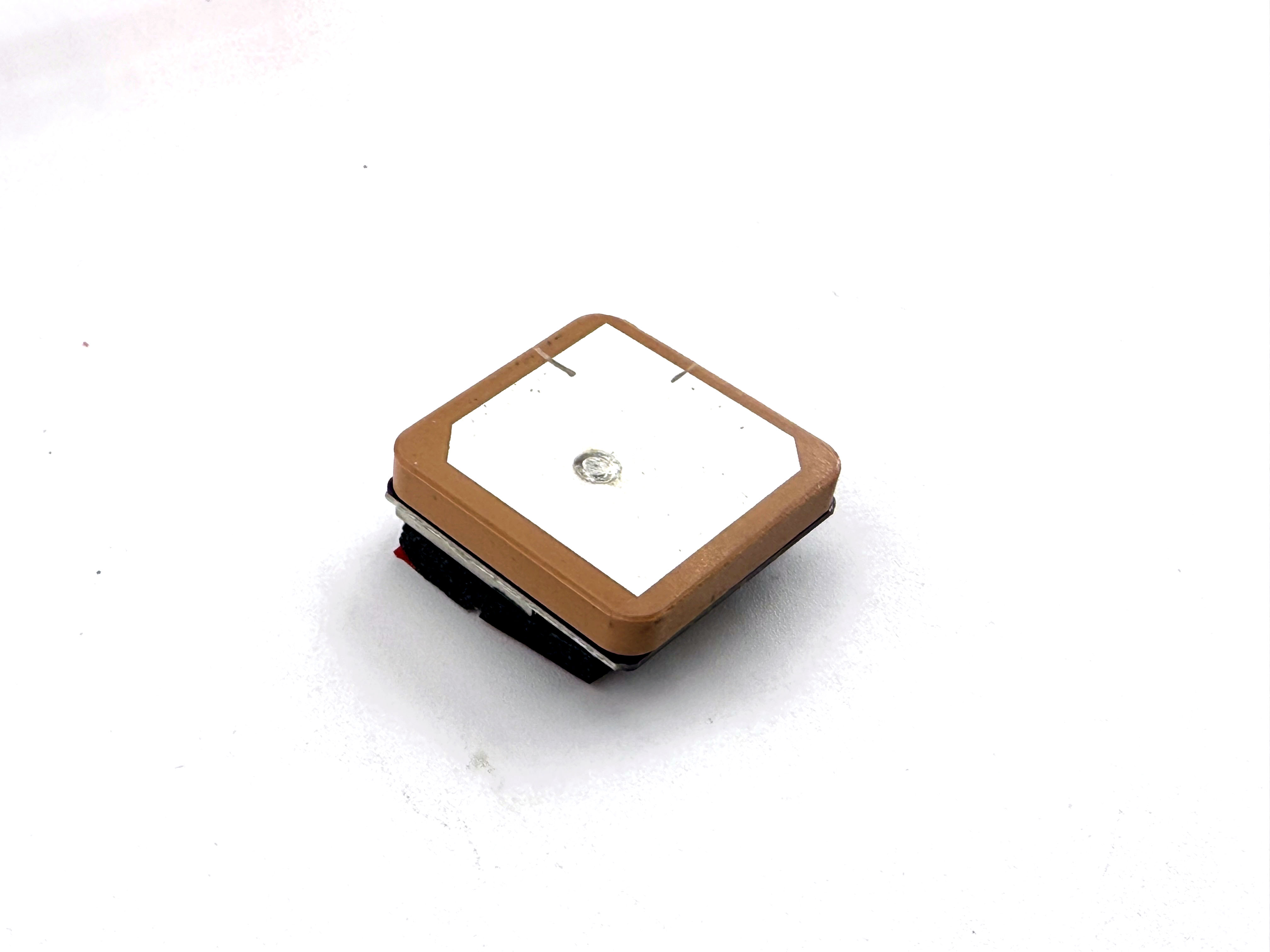

Для сборки вам потребуется GNSS приемник из комплекта поставки Nanopix Maxi:

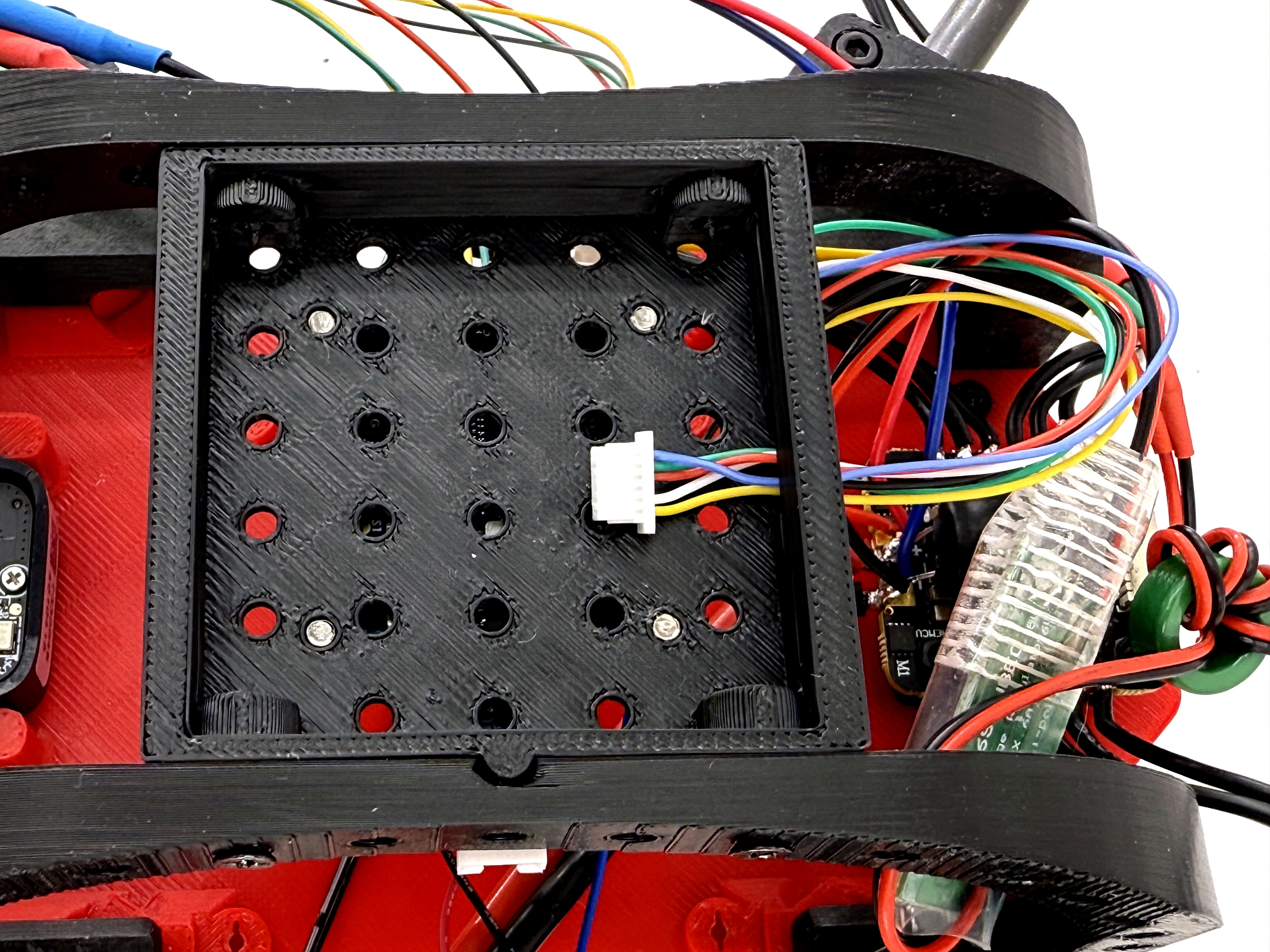

- Выберите нужный коннектор и проведите его через отверстие на верхнюю часть дрона:
Выберите коннектор с 6 проводами следующих цветов: синий, зеленый, красный, черный, белый, желтый.

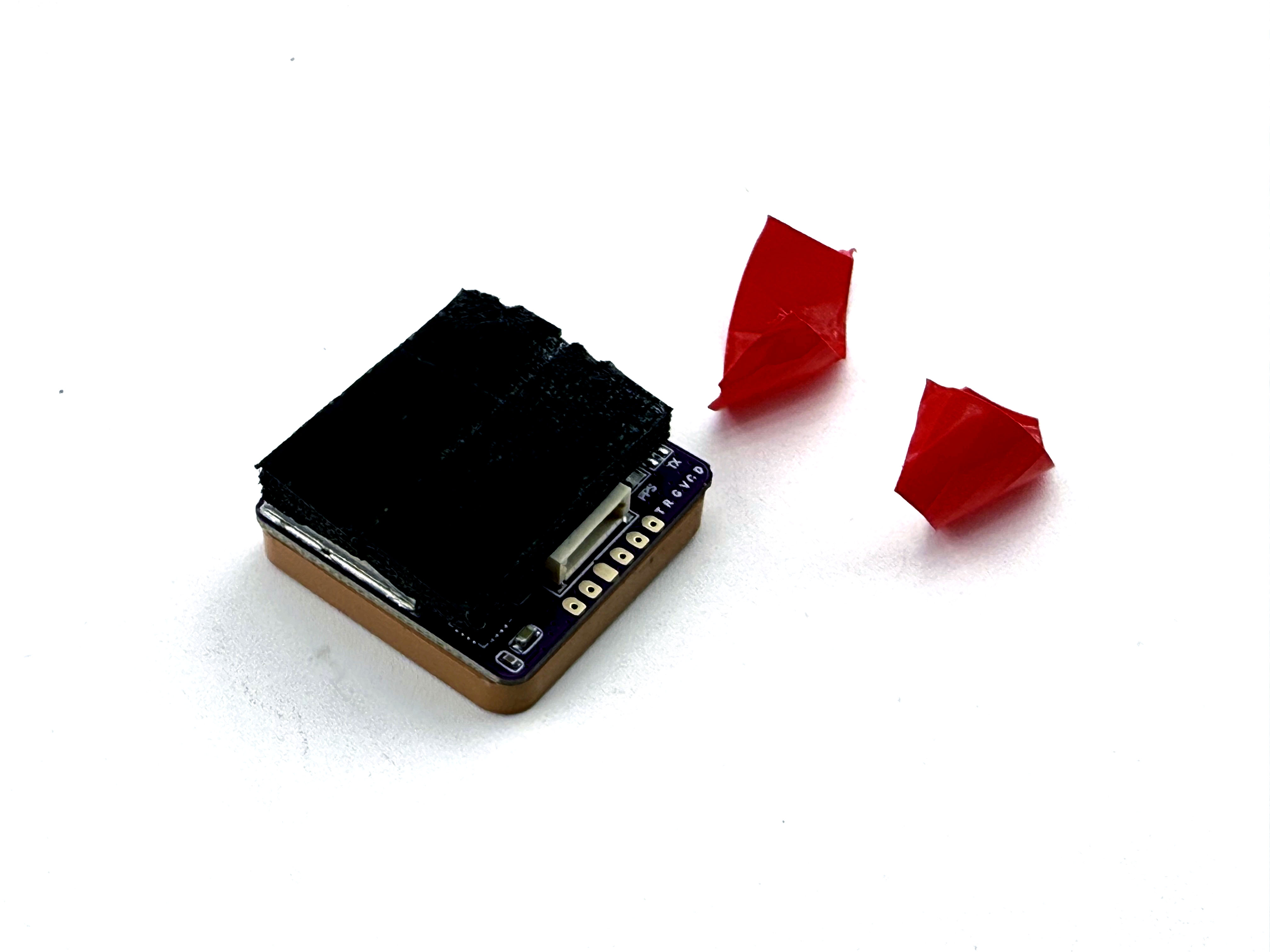

- Снимите пленку с двустороннего скотча у GPS модуля:

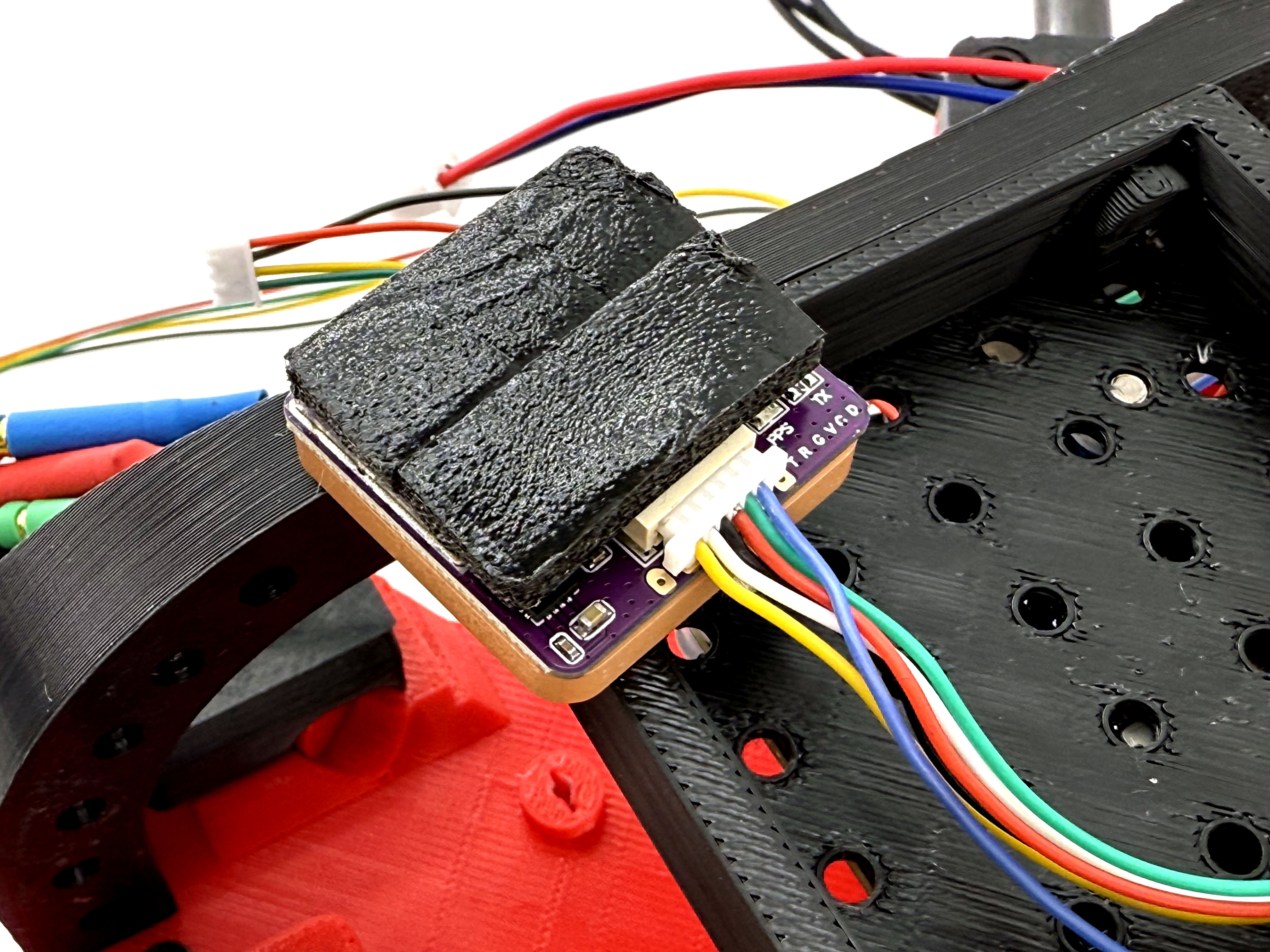

- Подключите коннектор к разъему модуля:
Важно - вставьте коннектор так, что плоская сторона смотрит наверх

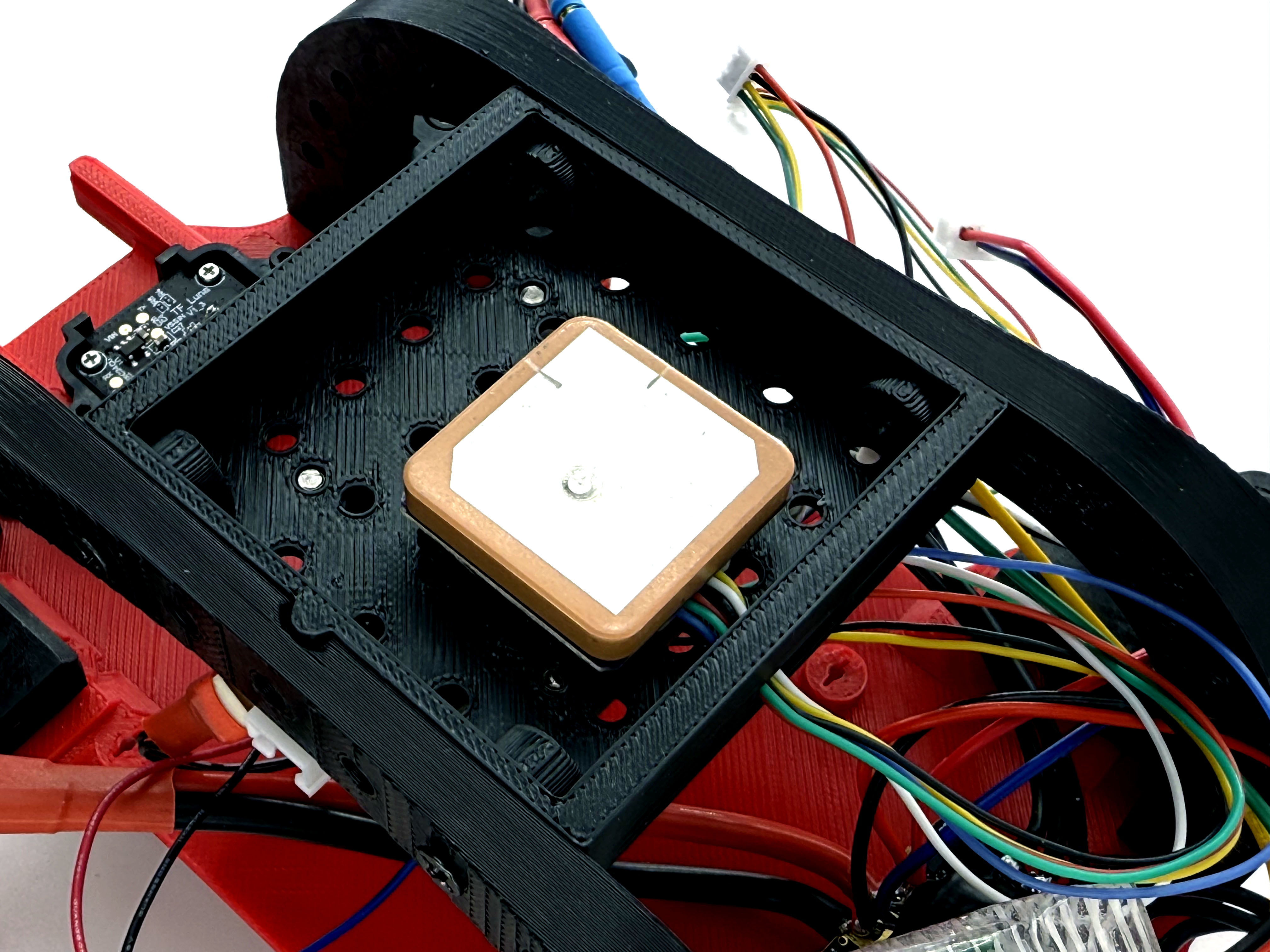

- Приклейте модуль GPS по центру верхней площадки:
Направление модуля важно - поверните его так, чтобы провод из коннектора выходил ровно в отверстие в пластиковой детали.
¶ Подключение и настройка
Для подключения и настройки перейдите к инструкции по настройке и калибровке GPS/Глонасс модуля и цифрового компаса.
